45#钢是一种常见的工业用材,通俗一点的说法就是热轧圆钢,在国标当中专业叫法是45#钢。其主要成分为铁元素,其中含一些少量元素(C,SI,MN,P,S,CR,NI,CU)其密度为7.85g/cm3,弹性模量210Gpa,泊松比0.269。

45号钢在氟塑料磁力泵上使用,就这么简单!

45#钢在泵行业应用中通常用于泵轴用料。例如氟塑料离心泵、氟塑料磁力泵、不锈钢离心泵等泵中,泵轴常规都是选用45#钢为加工材质。主要用来支撑传动零部件,传递扭矩和承受载荷,在氟塑料离心泵中作为泵轴使用时属于旋转体零件,其长度大于直径,一般由同心轴的外柱面、圆锥面、内孔和螺纹及相应的端面所组成,根据轴的结构分类可以分为阶梯轴,光轴、空心轴、曲轴等等几类。

45号钢在氟塑料磁力泵上使用,就这么简单!

45#钢作为泵轴的常用材料,具有价格便宜,经过调制后,能获得较高的韧性和强度等综合机械性能,淬火后表面硬度可达45~52HRC。45#钢在模具修补领域等也有很广泛的应用。

更多详情请联系:0563-5555810

磁力泵的组成,知道的人不多!

一、零件结构分析:

磁力泵的结构和组成:磁力泵由泵、磁力传动器和电机三部分组成,磁力传动器由外部磁力缸、内部磁力缸和非导磁力隔离套组成。磁力泵的结构几乎相同。这主要取决于谁的磁力块的磁力性能。

目前,有许多磁力性材料可供磁力泵使用,常用的是ALNICO、铁氧体和稀上永磁力材料衬衫钻SMCO5(以下简称1):5),SM(CO,CU,FE,ZR)7.4(简称2:17),ND-FE-B等。稀土永磁力材料优先,铰铁硼ND强-FE-B,其大磁力能量高达28X104T·A/M以上,内察矫顽力超过1120KA/M,倍受青睐。但是,衬衫钻永磁力材料可以在工作温度不超过120℃的情况下选择,SM(CO,CU,FE,ZR)7.4磁力能积约为192X103T·A/M,其工作温度可达300℃。

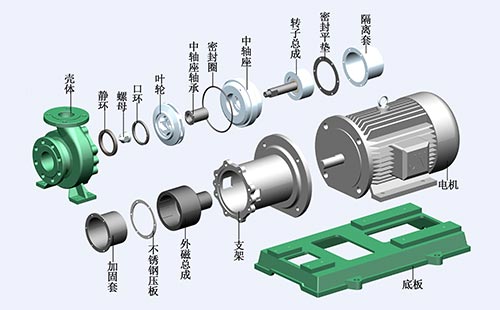

二、磁力泵详细结构:

1、外壳部分:由泵体、泵盖组成,承受泵的全部工作压力;泵叶轮水力形式符合API685标准,是磁力泵水力性能的主要表征部件,强制液体旋转,将原动机的机械能转化为液体能量。

2、转子部分:分为安装在泵轴上的旋转部件和安装在驱动轴上的旋转部件。泵轴是承载叶轮、内转子和传递扭矩的重要部件。

磁力泵的组成,知道的人不多!

安装在泵轴上的旋转部件由叶轮、轴承、推力环部件、内磁力转子部件和与介质接触的转子部件组成。安装在驱动轴上的旋转部件由外磁力转子部件、滚动轴承、驱动轴套筒和驱动轴本身组成。

3、内外转子:内外转子配套使用,共同形成磁力泵的磁力传动部件。

4、连接部分:由连接架、轴承箱等部件组成的静态连接器。滑动轴承、轴套和止推盘:是泵转子部件的支撑和定位部件。

5、传动部分:泵与原动机采用膜片加长联轴器部件连接。维修时,磁力泵只需卸下联轴器中间的膜片即可维修。

6、隔离套:隔离套是能有效实现磁力泵有效无泄漏的零件。

由于泵轴与介质接触,材料要求耐腐蚀,加工精度高,强度高,或通过热处理增加材料强度。磁力泵的磁力联轴器与泵体结合,结构紧凑,维护方便,安全节能。泵的磁力联轴器可以过载保护传动电机。
