首页 泵阀知识 浅述YX3高效电机,错过拍大腿!
来源:http://www.chempv.com | 时间:2023-02-21 14:11:40 | 浏览:777

文章摘要:浅述YX3高效电机,错过拍大腿!,由鲸圣泵阀于2023年整理发布。并针对大家关注的重点内容,为大家详细呈现。主要内容为:浅述YX3高效电机,错过拍大腿!...离心泵选用B3卧式电机;CQB氟塑料磁力泵选用B5级B35电机;短支架离心泵选用B35空轴电机;管道泵选用B5空轴电机。

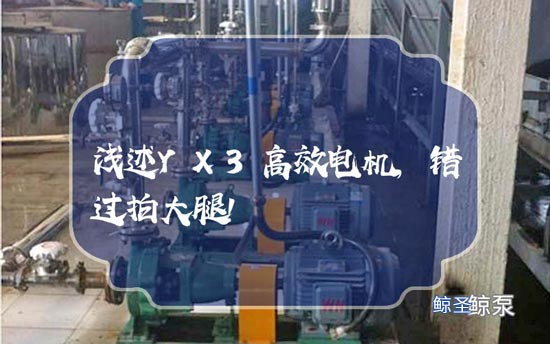

YX3电机在水泵及机械制造行业中动力传输的配套设备,公司生产的氟塑料离心泵与氟塑料磁力泵先配套电。(基座号:80-355)工作制是S1(连续工作制),替代了原先的Y2、YP2电机,效率大大升优化紧凑的结构,其外形美观、高效节能;F级绝缘,防护等级IP55,电机噪声低、振动小,运行平衡可靠。

根据环保要求,鲸圣泵阀氟塑料磁力泵均配YX3电机,提高工作效率。高效电机是上科所联合几十多家电机厂在2003-2005年间设计,是在一个一冷轧硅钢为导磁材料的基本系列电机—Y3系列电机基础上设计。它符合当时的EFF1的指标要求,更能适合GB18613-2006节能评价值的要求即2级能效指标。比三级能效的电机指标平均高了2.66%,个别规格高了近10%。即使新的IE2的指标,尽管检测方法不一样了,它也能达到,是国内中小型电机企业高效电机的主流产品。目前公司主要以YX3电机为主,可根据用户不同电压和频率来定制。(如220V/50;415V/60;440V/50等等)。

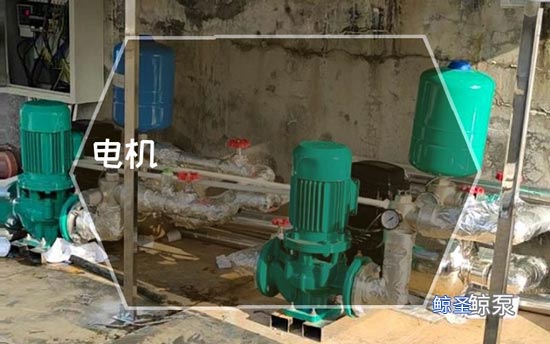

耐腐蚀化工泵配套电机与其它设备有所差别。安徽鲸圣泵阀主要生产制造口径从20到200口径耐腐蚀化工泵,电机主要选用基座在355以下的低压小功率电机。适用厂家数不胜数,成为鲸圣泵阀合格的供应商厂家电机是经过大量的样机测试、改动。使用的电机主要有4种安装方式的普通电机,B3/B35/B5/B34/V1。不同规格的氟塑料泵选用电机安装方式不一样。IHF氟塑料离心泵选用B3卧式电机;CQB氟塑料磁力泵选用B5级B35电机;短支架离心泵选用B35空轴电机;管道泵选用B5空轴电机。

浆液脱硫离心泵电机和变频器安装要求,问答解读

一、变频器电机的电缆允许长度

由于变频器输出的电压波形是类似于正弦波,而绝非真正的正弦波。其波形中含有大量的谐波成分,特别是高次谐波会使变频器输出电流增大,造成电机绕组发热,产生振动和噪声,加速绝缘老化,甚至还有可能损坏电机;同时各种频率的谐波会向空间发射不同程序的无线电干扰,因此,有可能会导致其它机电设备的误动作。因此,在安装变频器时,需要综合考虑中心控制室、变频器、电机三者之间的距离,才能尽量减少谐波的影响,提高控制的稳定性。

二、距离的定义:

1、近距离:变频器和电机之间的距离≤20m;

2、中距离:变频器和电机之间的距离>20m,并且≤100m;

3、远距离:变频器和电机之间的距离>100m;

三、高度自动化的工厂里:

在高度自动化的工厂里,所有的设备都需要在中心控制室所有进行监控及控制。所以,变频器系统的信号也要送到中控室。

1、中距离:即变频器与中心控制室距离远一点,可以采用4-20mA的电流信号和一些开关量作控制连接;如果距离更远,可以采用RS485串行通信方式来连接;

2、远距离:即变频器与中心控制室的距离大于100m。此时,可以利用通信中间继电器达到1km的距离;如果还要远,则需要采用光纤连接器,远可以达到23km。

3、近距离:即变频器若安装在中心控制室。控制台与变频器之间,可以直接连接,通过0-5/10V的电压信号和一些开关量信号进行控制。但是,变频器的高频开关信号的电磁辐射对弱电控制信号会产生一些干扰,因此也不一定要美观整齐,把变频器放在中心控制室内。

采用通信电缆连接,可以很方便地构成多级驱动控制系统,从而实现主/从和同步控制等要求。与目前流行的现场总线系统相连接将使数据变换速率大大提高。中心控制室与变频器机柜之间的距离的延长,有利于缩短变频器到电机之间的距离,以便用更加合理的布局改善系统性能。

四、工业使用现场的场合:

1、近距离:变频器和电机之间可以直接连接;

2、中距离:变频器和电机之间可以直接连接,但是,需要调整变频器的载波频率来减少谐波及干扰;

3、远距离:变频器和电机之间可以直接连接,不但需要调整变频器的载波频率来减少谐波及干扰,而且,还需要加装输出交流电抗器。
