文章摘要:往这看!IHF耐腐蚀氟塑料离心泵的结构性能与应用介绍,由鲸圣泵阀于2023年整理发布。并针对大家关注的重点内容,为大家详细呈现。主要内容为:往这看!IHF耐腐蚀氟塑料离心泵的结构性能与应用介绍...置外装式波纹管机械密封,对磨材质:碳化硅--四氟、碳化硅--碳化硅、硬质合金--硬质合金,用户可按要求自行选择对磨材料。

IHF耐腐蚀氟塑料离心泵泵体采用金属外壳内衬F46(或进口PFA高温氟塑料),泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制而成,轴封采用外装式先进的波纹管机械密封(特殊工况采用高温耐磨机封,也可配套使用带水冷的机封),进出口均采用铸钢体加固,以增强了泵的耐压性。该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

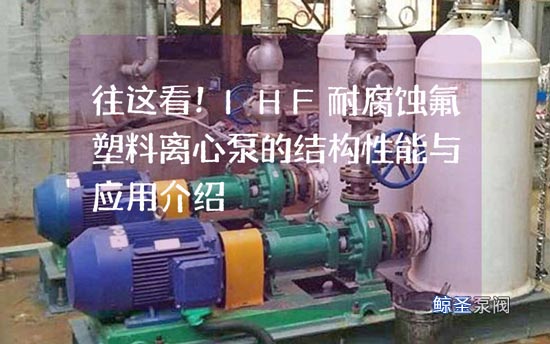

往这看!IHF耐腐蚀氟塑料离心泵的结构性能与应用介绍

IHF耐腐蚀氟塑料离心泵广泛应用于汽车制造的酸洗工艺、制酸制碱、喷漆工艺、有色金属冶炼中的电解液输送、离子膜项目中的氯水输送、废水处理、电镀、农药行业。

鲸圣化工泵设计特点:按国际标准设计,卧式结构,过流部件全部紧衬氟塑料,泵的承重部分为金属材料。配置外装式波纹管机械密封,对磨材质:碳化硅–四氟、碳化硅–碳化硅、硬质合金–硬质合金,用户可按要求自行选择对磨材料。

现在,IHF氟塑料离心泵怎样拆卸?

IHF氟塑料离心泵的进口径大于150mm

1、关闭进出口阀,松开电机地脚螺栓,将氟塑料离心泵泵机与泵头(即电机联轴器与泵联轴器)分开。

2、拆下防护罩,松开支架与泵体的连接螺栓、悬架支架螺栓,将叶轮、泵盖、支架、轴承箱、机械密封,与泵体分开。

3、松开叶轮螺母,卸下叶轮锁紧螺母,分离叶轮和轴,分离泵盖和轴。

4、直接拆下装有机械密封动环轴套,如有锈迹难卸,可用轴上的反螺纹圆螺母拧下轴套。

5、松开机械密封压盖螺栓,取下机械密封静环;松开机械密封动环的两个紧固螺钉,从轴套上取下机械密封动环。

6、如需更换氟塑料离心泵泵体,应拆下进出口管道的连接螺栓和泵体的底脚螺栓。

IHF氟塑料离心泵进口径小于150mm

1、关闭进出口阀,松开电机地脚螺栓,将氟塑料离心泵泵机与泵头(即电机联轴器与泵联轴器)分开。

2、拆下防护罩,松开支架与泵体的连接螺栓、悬架支架螺栓,将叶轮、泵盖、支架、轴承箱、机械密封,与泵体分开。

3、松开氟塑料离心泵轴端的紧固螺母,用铜棒敲击螺母,拧紧螺栓,将叶轮尾椎与泵轴上的锥套分开,将叶轮、泵盖、机械密封、支架、轴承箱分开。

4、松开机械密封动环的两个紧固螺钉,从叶轮轴上拆下机械密封动环,然后拆下氟塑料离心泵的泵盖,拆下泵盖上的机械密封压盖螺钉,从泵盖上拆下机械密封的静环。

5、如需更换氟塑料离心泵泵体,应拆下进出口管道的连接螺栓和泵体的底脚螺栓。

6、更换叶轮时,卸下尾椎上的圆螺母。

现在,IHF氟塑料离心泵怎样拆卸?

三、IHF短支架结构氟塑料离心泵:

1、关闭氟塑料离心泵进出口阀,松开电机底脚螺栓、泵体与支架连接螺栓、电机与叶轮等部件与泵体分离。

2、拆下电机后风罩,松开电机尾部锁紧螺栓,用铜棒敲击螺母,拧紧螺栓,将叶轮尾椎与电机轴上的锥套分开,将叶轮、泵盖、机械密封和支架分开。

3、松开机械密封动环的两个紧固螺钉,可从叶轮轴上拆下机械密封动环,然后拆下泵盖,拆下泵盖上的机械密封压盖螺钉,从泵盖上拆下机械密封静环。

4、如需更换氟塑料离心泵泵体,应拆下进出口管道的连接螺栓和泵体的底脚螺栓。
