自吸式磁力驱动泵是一种通过磁力传动器来实现无接触力矩传递从而以静密封取代动密封,使泵达到有效无泄漏的目的。它由自吸泵、磁力传动器、电动机三部分组成,关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。具有内封闭好、降能耗等多方面特点,使用时要注意防止颗粒进入、干摩擦等事项和问题。该泵结构紧凑,外形美观、体积、噪音低、运行可靠、使用维修方便,可广泛用于石油、化工、制药、电重液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。

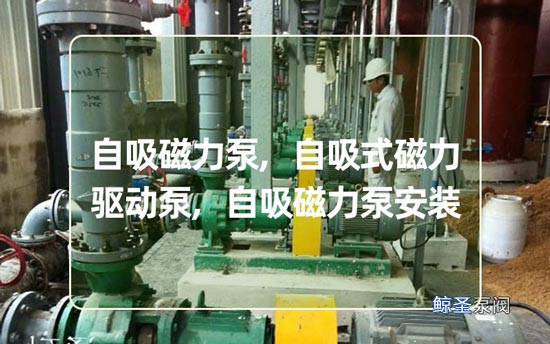

自吸磁力泵的安装及拆装顺序说明,强烈推荐!

自吸式磁力驱动泵安装是否合理,对泵的正常运行和使用寿命有很大的影响,所以安装前需要仔细校正,不得草率。

自吸磁力泵的吸入口和出液管路需要另加支架,不得用泵作支撑。

安装地点应方便巡回检查和维修。

进出口管路需要安装阀门,以便检修之用。

自吸磁力泵安装顺序;

1将机组放在埋有地脚螺栓的基础上,用小平仪校正机组,拧紧地脚螺母。

2用混凝土灌注底坐和地脚螺栓孔,待混凝土干固后,重新检查泵轴水平度。

3接好进、出液管路,再次核对联轴器同轴度,测量联轴器外圆上、下、左、右、差异不得超过0.1mm两联轴器端面间隔转动一周风不得超过0.3mm。

4接上并开通冷却水。

5通过水泵上端灌液孔将泵内液体灌满。

6点动电动机保持电动机转向和泵规定的转向一致。

自吸磁力泵的安装及拆装顺序说明,强烈推荐!

自吸磁力泵操作

ZMD型自吸磁力泵起动

开通冷却水,用手转动联轴器,应无碰擦现象(以后起动无需再次灌液)

起动电动机,同时将灌液孔盖放松,不要拧紧,以利排气,出液管上的阀门也同时少量开启,待出水正常后拧紧灌涂孔盖,再缓慢调节出涂管上的阀门到所需工况,启动到出水一般需要2-10分钟。

应经常检查泵轴承部位和电动机的升温情况,轴承升温不得超过75度。

注意泵运转时应无杂音,如出现异常情况应立即停车检查。

自吸磁力泵停车

缓慢关闭出液管路门及各种仪表。

切断电源。

停稳后,关闭冷却水。

自吸磁力泵拆卸

当泵出现异常情况需要检修时,应按顺序进行拆卸。

拆开托架上的放油螺栓,放尽托架内的润滑油。

拆开托架与泵体上的螺母,取下泵体,左旋拧下叶轮螺母,取出叶轮和键。

将泵盖连同轴套,机械密封等从泵轴上取出。

拧下密封压盖上的螺栓,取出密封压盖,机械密封动环和轴套。拧下密封箱和泵盖的连接螺栓,取出机械密封静环。

拆开托架两端的轴承端盖,取出泵轴和轴承,再从泵轴上取出轴承。

如在拆卸中遇到困难,请与我公司鲸圣泵阀联系。
