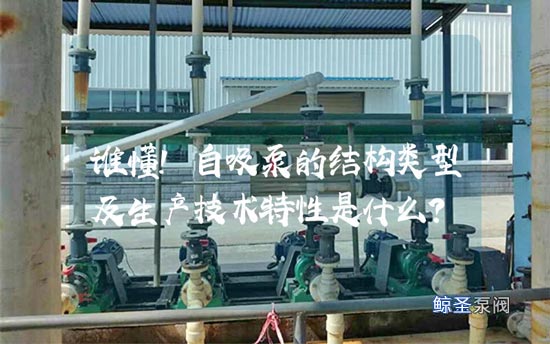

谁懂!自吸泵的结构类型及生产技术特性是什么?

浏览:733 提问时间:2023-03-23 09:43:35

优质回答

094323PUMP

自吸泵的结构类型

不锈钢自吸泵有多种结构类型,其中外部混合自吸泵的工作原理是:泵启动前在泵壳内填充水(或泵壳内有水)。启动后,叶轮高速旋转,使叶轮通道中的水流向涡壳。此时,入口形成真空,打开进水逆止门,将管道中的空气吸入泵中,通过叶轮通道到达外缘。另一方面,叶轮排入气水分离室的水通过左右回水孔流回叶轮外缘。在压差和重力的作用下,左回水孔流回的水射入叶轮槽,并被叶轮粉碎。与吸入管道的空气混合后,将蜗壳扔向旋转方向。然后与从右回水孔流出的水汇合,沿蜗壳流动。由于液体不断冲击蜗壳内的叶栅,不断被叶轮破碎,与空气强烈混合,产生气水混合物,不断流动,使气水无法分离。蜗壳出口的混合物被隔舌剥离,沿短管进入分离室。室内空气分离,出口管排出,水仍通过左右回水孔流向叶轮外缘,并与吸入管空气混合。这样反复循环,逐渐排出吸入管道的空气,使水进入泵,完成自吸过程。

内混式自吸泵的工作原理与外混式自吸泵相同,其区别在于回水不流向叶轮外缘,而流向叶轮入口。启动内混式自吸泵时,需要打开叶轮前下的回流阀,使泵内的液体流回叶轮入口。在叶轮高速旋转的作用下,水与吸入管的空气混合,形成气水混合物排入分离室。空气排出,水从回流阀返回叶轮入口。重复这样做,直到空气排出,吸水。

(CYZ-A型自吸式自吸泵产品图)

自吸泵生产技术特点

自吸泵的自吸高度与叶轮前密封间隙、泵转数、分离室液位高度等因素有关。叶轮前密封间隙越小,自吸高度越大,一般为0.3~0.5mm;当间隙增大时,泵的扬程和效率降低,除了自吸高度降低外。随着叶轮周转速度u2的增加,自吸泵的自吸高度增加,但当自吸高度蕞大时,转数增加,自吸高度不再增加,只会缩短自吸时间;当转数下降时,自吸高度下降。在其他条件不变的情况下,自吸高度也随着储水高度的增加而增加(但不能超过分离室的蕞佳储水高度)。为了更好地混合自吸泵中的气水,叶轮的叶片需要较少,以增加叶栅的节距;半开式叶轮(或叶轮槽较宽的叶轮)更方便回水进入叶轮叶栅。

自吸泵在启动前不需要灌溉(安装后仍需要灌溉),经过短时间运行后,依靠自吸泵本身的作用,可以吸收水,投入正常工作。自吸泵只需在启动前注入引水,以后不需要重复注入引水。

自吸泵具有独特的科学结构。泵腔内设有吸液室、储液室、回流止回阀、气掖分离室和回流孔。自吸泵机械强度高,耐腐蚀性强。自吸泵采用增强聚丙烯(CFR-PP)快速注塑成型,无毒无污染,耐普通酸碱盐,自吸泵工作温度-14℃~80℃。

当自吸泵吸入介质时,流体可以断断续续,液体可以在12分钟内继续吸入。机械密封不需要额外的冷却水冷却,操作简单,安全,无泄漏。自吸泵是取代液下泵的蕞佳产品。

回答时间:2023-03-23
5 条回答

082623PUMP

自吸泵腔内有储液室。泵腔在使用过程中必须先填充液体。若泵空转,不但不能吸收液体,还会烧坏泵体的密封等附件。所以,在使用之前必须先注入液体。自吸泵的自吸高度一般在5米左右,按清液计算。如果液体比重大或有一定粘度,进口管弯头多,水流慢,会影响自吸泵的吸力范围和自吸高度,只有在标准大气压下才能达到...[阅读全文]

回答时间:11-23

080813PUMP

自吸泵是一种具有自吸功能的泵。自吸泵分为自吸离心泵和自吸磁力泵。它也是离心泵的一种。普通离心泵没有自吸功能,所以自吸泵和传统离心泵在使用性能上还是有区别的。有什么区别?自吸泵的工作原理及性能特点自吸泵是一种结构紧凑、操作方便、运行稳定、维护方便、效率高、使用寿命长、自吸能力强的自吸离心泵。...[阅读全文]

回答时间:10-13

102426PUMP

自吸泵是一种具有自吸功能的泵,泵腔大于普通离心泵和磁力泵腔。自吸泵具有自吸污水泵、自吸腐蚀泵和自吸泵有限的自吸深度,一般为4-5米。因此,一些现场条件不同。自吸深度超过有限深度或远程。如何提高自吸能力?1、自吸泵的吸水管末端安装了吸水底阀。吸水底阀其实是一种止回阀,保证水流只能通过水池进入吸水...[阅读全文]

回答时间:08-26

111021PUMP

离心泵可以改为自吸泵。只要离心泵在进口管道上安装自吸管,就能达到自吸功能。自吸管的密封性必须良好,否则无法达到效果。事实上,自吸泵和离心泵的区别在于自吸泵泵体具有很大的储水功能,而离心泵没有。自吸泵也是一种离心泵,包括自吸泵。图一离心泵离心泵可分为普通离心泵和自吸离心泵。普通离心泵是无自吸...[阅读全文]

回答时间:05-21
