我想知道:料浆泵酸碱泵法兰垫片怎么选用?

浏览:504 提问时间:2023-10-11 08:35:23

优质回答

083511PUMP

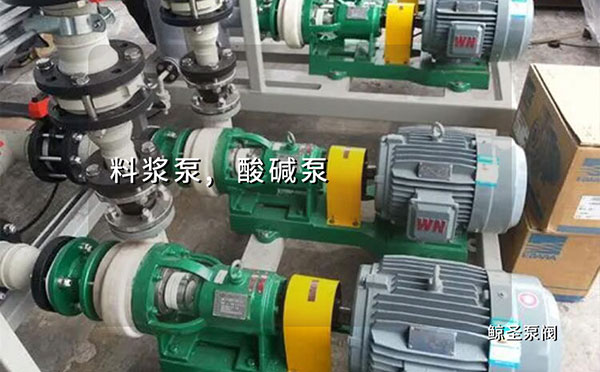

料浆泵又称料浆泵、输送石灰浆、电厂脱硫、污水杂质循环等。酸碱泵是管道泵、法兰和法兰连接的输送强酸碱、强腐蚀液泵和法兰垫片。为了防止泄漏、密封效果、垫片选择不当、常见泄漏问题、输送介质、腐蚀程度、不同的垫片材料和不同的密封效果,垫片是法兰连接的主要密封。因此,正确选择垫片也是捍卫法兰连接不泄漏的关键。根据生产材料的不同,垫片可以分为多种类型。根据生产材料的不同,垫片可以分为多种类型。除垫片类型外,垫片的标识和选择也很重要!

我想知道:料浆泵酸碱泵法兰垫片怎么选用?

首先,垫片的结构类型

工业上使用的平垫片一般由密封元件和内外加固环组成,密封元件或垫片本体是防止泄漏的关键部件。常用的材料有非金属材料,如柔性石墨、聚四氟乙烯、纤维增强橡胶基复合板等。此外,密封元件也可以是刚性或柔性金属,通常用于高压和高温。

对于非金属材料的密封元件,通常插入金属材料进行加固,但也方便制造和加工石墨等易碎材料的密封元件。增强材料可以是金属板或丝网。金属板通常通过冲孔来提高增强效果和弹性,并通过粘合剂和辊压粘合在一起。密封元件还可以设置表面层或抗粘接处理层,以增加密封效果,防止法兰密封面粘接。

加强环或外环材料为实体金属,有助于安装密封元件,防止密封元件过度压缩损坏,防止垫片吹出,减少法兰旋转。

此外,加强环不接触密封介质,因此不需要耐介质腐蚀,所以通常由碳钢制成。此外,加强环还可以与金属齿垫片、波齿复合垫片等密封元件集成。

内加强环或内环与流体接触,其材料应能抵抗密封介质的腐蚀。内加强环的作用是防止密封元件与容器或管道法兰之间的间隙,以免干扰流体的流动和由此产生的流体对垫片的影响。

法兰垫片的种类

1、非金属平垫——聚四氟乙烯涂层垫片

①垫片介绍

聚四氟乙烯包装垫片是一种非金属复合垫片,通常由包装皮和嵌入物组成。包装皮具有耐腐蚀性,通常由聚四氟乙烯材料制成。嵌入物(填料)是非金属材料,带或无金属钢筋,通常由石棉橡胶板制成。

聚四氟乙烯涂层垫片主要用于全平面和突面钢管法兰连接,公称压力PN为0.6~5.0MPa、工作温度为0~对清洁度要求较高的腐蚀性介质或介质为150℃。

我想知道:料浆泵酸碱泵法兰垫片怎么选用?

②垫片的形式

管法兰用聚四氟乙烯包履垫片按制造方法可分为三种类型:剖切型(S型)、机加工型(M型)、折叠型(F型)。

对于加工后的包装垫片,其包装层的内径可以与法兰相同,以防止流体在法兰处产生涡流。折叠垫片的厚度为0.4~0.8毫米的带状聚四氟乙烯薄膜采用热密封法将两端热合,包裹在环芯外,呈U型,制造简单,适用于大型法兰密封。

③标记—标记示例

公称直径50mm、切割聚四氟乙烯垫片,公称压力1.0MPa:S-50-1.0GB/T1304-直径50毫米的1992公称、加工聚四氟乙烯垫片,公称压力1.0MPa:M-50-1.0GB/T1304-直径50毫米的1992公称、聚四氟乙烯垫片,公称压力1.0MPa折包:F-50-1.0GB/T1304-1992

2、金属垫片

金属环垫片(1)

金属环垫片是由金属材料制成的具有径向自密封功能的实体金属垫片,截面为八角形或椭圆形。因此,金属环垫片与法兰梯槽内外(主要是外)接触,通过压缩形成密封。

八角形垫与法兰槽相匹配,主要表现为表面接触。与椭圆形垫相比,虽然不容易接近法兰槽,但可以重复使用,因为截面是直线的,容易加工。椭圆形垫与法兰槽接触,密封性能好,但加工精度要求高,增加了制造成本,椭圆形垫不能重复使用。

公称压力为2.0的金属环垫~42.0MPa。

金属齿形垫片(2)

①垫片介绍

金属齿形垫片是一种实体金属垫片。垫片的剖面呈锯齿状,齿距T=1.5~齿高h2mm=0.65~0.85mm,齿顶宽度C=0.2~0.3mm。将几个同心圆切割在密封面上,齿数为7。~16、这取决于垫片的规格和尺寸。

②垫片的结构形式及优点

金属齿垫片有四种结构类型:基本型、外环型、内环型和内环型。基本型是常见的结构。

因为金属齿垫片密封面接触区域的V形筋形成了很多有压差的空间线接触,所以密封可靠,使用寿命长。这种垫片所需的压力比普通金属垫片小。缺点是每次更换垫片时,都要加工两个法兰密封面,费时费力。另外,使用垫片后很容易在法兰密封面上留下压痕,所以一般用于拆卸较少的部位。公称压力为1.6的金属齿形垫片~25.0MPa。

③标记示例

公称直径100mm、公称压力6.3MPa、0Cr19Ni9凹凸面管法兰采用金属齿垫:齿垫100-Ni9JB/T888630cr19-19943、复合金属垫片

金属缠绕垫片(1)

金属绕组垫片是一种半金属平垫片,由金属带和非金属带螺旋复合绕组而成。

①金属缠绕垫片的特点是:良好的压缩和回弹性;多密封和一定的自紧功能;对法兰压缩表面缺陷不敏感,不粘合法兰密封面,拆卸方便;部分消除压力、温度变化和机械振动的影响;在高温、低压、高真空、冲击振动等恶劣条件下保持优异的密封性能。

②形式

根据其结构的不同,缠绕垫片可分为四种:基本型、内环型、环形、内环型和环形。

③垫片型号代码(GB/T4622.1-2003)④标记—标记示例

内环和环形材料为低碳钢,金属带材料为0Cr18Ni9;

公称直径150mm;

公称压力4.0MPa(40bar);

GB/T4622.2-2003;

标记为:缠绕垫D122222-DN150-PN40GB/T4622.2基本类型:

0Cr18Ni9金属带材料,填充带材料为柔性石墨;

公称直径150mm;

公称压力4.0MPa(40bar);

GB/T4622.2-2003;

标记为:缠绕垫A0220-DN150-2.PN40GB/T4622⑤如何选择和使用缠绕垫片:

a、适用于榫槽法兰的基本垫片

b、适用于凹凸法兰的内环垫片

c、环形垫片适用于平面及突面法兰

d、适用于平面和突出法兰的内环和环形垫片

二是金属包履垫片

①结构

以非金属材料为芯材的金属包履垫片,切割成所需形状,外包厚度为0.25。~一种复合垫片,由0.5毫米金属板组成。按包装状态,一般分为平面型和波纹型。

根据结构类型分为平面型(F型)和波纹型(C型)。金属包装垫片用于压力容器法兰的结构类型为平面型。

②标准及代码金属板(JB/T4706-2000)

③标记—标记示例

波纹金属包履垫片,公称直径50mm,公称压力2.0mpa:C-50-2.0GB/T15601压力容器法兰金属履带垫片的标记及示例:

公称直径为1000mm,公称压力为2.50mpa,金属板为0cr18Ni9包履垫片:

垫片G-1000-2.50-JB/T4706-2000

回答时间:2023-10-11
