文章摘要:隔膜泵,由鲸圣泵阀于2023年整理发布。并针对大家关注的重点内容,为大家详细呈现。主要内容为:隔膜泵是什么,隔膜泵的作用,隔膜泵结构特点,隔膜泵工作原理,隔膜泵的分类,隔膜泵的优缺点,隔膜泵应用范围,隔膜泵常见故障。

隔膜泵是一种常见的工业泵,用于输送各种液体和气体。它采用隔膜作为隔离液体和泵体的媒介,能够有效地避免泵运行时液体与泵体直接接触。这种设计使得隔膜泵具有许多优点,比如可靠性高、维护简单、使用寿命长等。

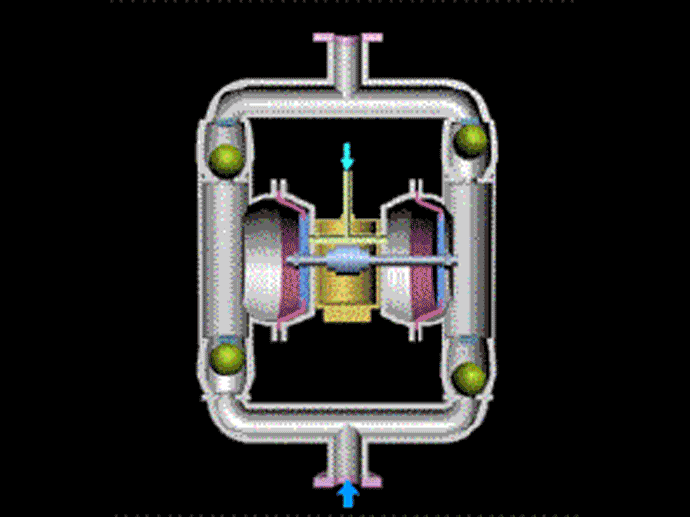

隔膜泵的工作原理:是通过隔膜的类似心脏收缩和扩张的运动来完成液体的输送。当泵启动时,隔膜开始往复运动,使得泵腔内的压力变化,从而实现液体的吸入和排放。这种工作原理使得隔膜泵具有自吸能力和干运转能力,可以输送各种水性和一定浓度的酸碱液体、溶剂、胶体、乳液以及各种气体。

隔膜泵

隔膜泵的分类

根据隔膜泵的不同结构和用途,可以将其分为多种类型。常见的有气动隔膜泵、电动隔膜泵、液压隔膜泵等。气动隔膜泵是利用气动力驱动隔膜的运动,广泛应用于石油、化工、制药、食品等工业领域。电动隔膜泵则是通过电动机来驱动隔膜的运动,适用于一些对流量精度和工作压力有要求的场合。液压隔膜泵则是由液压驱动隔膜的运动,主要适用于一些特殊介质和高压场合。

除了以上分类,隔膜泵还可以根据材料的不同进行分类。根据隔膜的材质,隔膜泵可分为橡胶隔膜泵、塑料隔膜泵、金属隔膜泵等。橡胶隔膜泵适用于输送一些温度低、粘度小的液体,塑料隔膜泵适用于输送一些腐蚀性液体,金属隔膜泵则适用于一些高温、高压、腐蚀性液体。

隔膜泵

综上所述,隔膜泵是一种功能强大,应用广泛的工业泵。它的工作原理简单明了,而且具有许多优点,比如可靠性高、维护简单、使用寿命长等,在化工、石油、制药等领域得到了广泛的应用。随着技术的不断进步,隔膜泵的结构和性能将会越来越优化,为各行各业提供更加高效、可靠的输送设备。

速看,隔膜泵你了解吗?这里详细介绍隔膜泵的类别及原理

隔膜泵,又称控制泵,通常采用空气、电气设备、液体介质等动力,通过接收控制单元输出的控制信号,通过动力操作改变流体流量。虽然气动双隔膜是一种新型的输送机械,但隔膜泵是传统活塞泵、离心泵和油隔膜泵的理想替代品。

速看,隔膜泵你了解吗?这里详细介绍隔膜泵的类别及原理

隔膜泵的种类

一是电动隔膜泵

通过减速箱驱动左右柱塞上的隔膜前后往复移动电动隔膜泵上的电机。在左右泵腔中,上下四个单向球阀隔膜的运动导致工作腔体积的变化,迫使四个单向球阀交替打开和关闭,从而不断吸入和排出液体。在煤化工领域,双缸双作用隔膜泵是水煤浆输送的关键设备。双缸双作用隔膜泵的动力端主要由主动轴、皮带轮等关键部件组成。双重作用是指活塞两端均为工作面,曲轴每旋转一周,每一个活塞端都能完成快速工作。但是因为一个活塞有两个工作面,实际上已经完成了两个工作流程(一边排气,另一边吸气);三缸单功能是指三缸活塞只有一个工作面,曲轴每转一周,每缸只完成一个工作流程。

电隔膜泵的特点

(1)由于隔膜将传动介质与传动机械部件分开,介质有效,不会泄漏。泵本身没有轴密封,使用寿命大大延长。自吸能力超过7米,无需灌溉和引水。体积小,重量轻:由于采用行星摆线传动结构,泵型尺寸小,体积重量约一半。

(2)根据用户要求,泵介质可分为铸铁、不锈钢、橡胶衬里和电机,分为普通型、防爆型和调速型。直径小于10毫米的颗粒和泥浆可以毫不费力地通过。

气动单隔膜泵

气动隔膜泵有四种材料:工程塑料、铝合金、铸铁和不锈钢。根据液体介质的不同,气动隔膜泵采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯和聚四六乙烯。气动隔膜泵是一种由隔膜往复变形引起的体积变化的体积泵,其工作原理与柱塞泵相似。

气动单隔膜泵的特点

泵不会过热,也不会排出有害气体。可空运,无危险。

可以输送的流体范围很广,从低粘度到高粘度,从腐蚀到粘度。

不易堵塞。没有电火花。潜水能99%利用能量。泵在出口关闭时会自动停止。

物料搅拌小,适用于不稳定物料的输送。体积小,重量轻,移动方便。

可以调节流量,可以在物料出口安装节流阀来调节流量。

具有自吸功能。无动密封,维护简单,避免泄漏。工作时没有死点。

速看,隔膜泵你了解吗?这里详细介绍隔膜泵的类别及原理

气动双隔膜泵三

气动双隔膜泵的动力是压缩空气、氮气或天然气。主定向(气动)控制阀将压缩空气分配到气体腔室,对隔膜内表面施加均匀的压力。与此同时,排出的气体通过泵的另一侧后部的气阀部件导向端口排出。通过行程机械拉动吸入隔膜的气动双隔膜泵内板与对准驱动柱塞接触,移动导向阀芯。激活导向阀后,向主定向阀的另一端发出压力信号。气动式双隔膜泵将压缩空气转向内腔室的另一侧,反复运动,完成介质的连续输送。

气动双隔膜泵的特点

气动双隔膜泵的特点类似于单隔膜泵,但双隔膜泵是指双吸液腔,单隔膜泵是一个吸液腔。由于气源压力的限制,隔膜泵的压力无法增加。隔膜泵的流量通常不会太大,大部分用于小系统。不同于传统的大流量离心泵。

文章总结:以上就是关于“隔膜泵”的相关全部内容,希望能为关注“隔膜泵”相关内容的有困惑、有需求的朋友带来资料上的帮助。后期如果还需要了解更多“隔膜泵”相关知识,欢迎关注鲸圣泵阀资讯,我们会带来更多更优质的化工业及泵阀机械行业优质文章,知识经验及技术分享。
