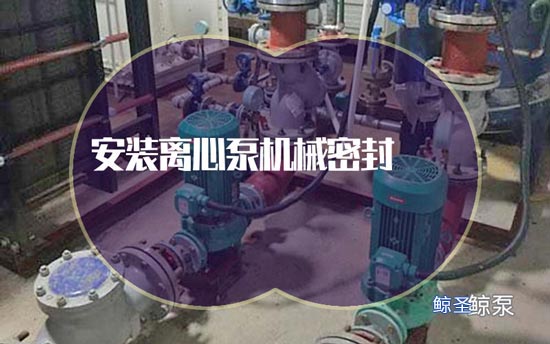

机械密封作为一种结构复杂,安装要求较高的一种装置,他所对应安装的离心泵也有着一定的要求。

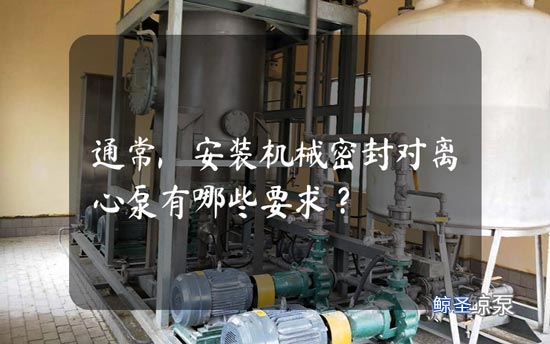

安装机械密封对离心泵的要求机械密封由高精度零件组成,在正确合理的使用条件下,密封性能十分良好。因此,在正确安装机械密封前,需要对与机械密封有关联的离心泵的相关零件或性能参数进行检查,达到下列要求指标:
1.密封腔止口端面与轴的垂直度误差小于0.05mm。
2.泵轴弯曲度蕞大不超过0.05mm。
3.为了避免非金属元件(如o形圈)的损伤,应在有非金属元件滑过的所有台肩部位加工出2×300倒角,所有尖角倒圆并修光滑,在键槽或沉孔处倒掉所有棱角。
4.轴的轴向窜动量小于0.05mm。用轴套时,轴套不得松动。
5.联轴器找正误差,对于齿型联轴器不大于0.08~o.Imm;对于弹性联轴器不大于0.01~0.06mm。
6.在盖与密封腔配合止口对轴线的同心度公差≤o.05mm;与垫片接触平面对轴线垂直度公差为0.03~0.05mm。
7.安装机械密封部位的轴(或轴套)表面镀铬,表面粗糙度值为尺。1.6,尺寸公差为h8;与静环密封圈接触表面粗糙度值为Ra3.2,尺寸公差为h80有密封圈滑移的直径处金属表面粗糙度应小于0.8mm。
8.在装动环密封圈处轴套附件转子径向跳动不大于0.03~0.05mm。
