文章摘要:氟塑料泵-化工泵配管道法兰时选用小知识(附图),由鲸圣泵阀于2023年整理发布。并针对大家关注的重点内容,为大家详细呈现。主要内容为:氟塑料泵-化工泵配管道法兰时选用小知识(附图)...允许温度上升,反之亦然。由于法兰可由不同的材料制造,比如不锈钢、铸铁、球墨铸铁,碳钢等等,每一种材料都有不同的压力等级。

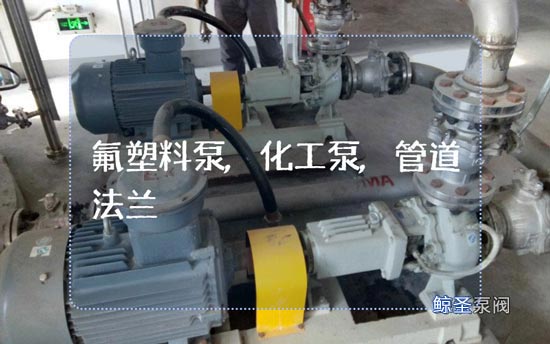

根据压力等级或者安装要求,市面上的化工泵,离心泵,氟塑料泵的进出口都采用法兰接口。法兰等级有6公斤,10公斤,16公斤等。泵在和管路安装时,管路也要焊接法兰后才能和泵进行对接,根据管路材质和要求不同,法兰分为多种,有塑料法兰,碳钢法兰,不锈钢法兰等等。今天我们来讲讲不锈钢法兰的法兰密封面据工况、介质、压力、规格、温度等情况的不同所以选用一些小知识;

氟塑料泵-化工泵配管道法兰时选用小知识(附图)

(1)RF-突面密封面:RaisedFace类型密封面应用在几种类型当中蕞为广泛,蕞为常用的一种,国际标准与欧洲体系和国内的标准均为固定高度,但美标法兰中应注意高压力的高度会增高密封面的高度,垫片的使用也有多种类型。

适用于突面密封面法兰的垫片有各种非金属平垫片、包覆垫片;金属包垫;缠绕式垫片(含带外环或带内外环)等。

(2)T/G-榫槽连接密封面:TongueFace和GrooveFace同凹凸面差不多,也是一公一母的配对密封面类型,同样是配对使用。其垫片位于环状凹槽内,受两侧金属壁的限制·可免于垫片受压变形而被挤入管道中。由于垫片不与管内流体介质直接接触,较少遭受流体介质的浸蚀或腐蚀,故可用于高压、易燃易爆、有毒介质等对密封要求较严的场合。这种密封面垫片安装对中性好,但密封面加工比较困难,更换垫片时易损伤密封面,而且安装和拆卸时需要在轴向将法兰分开,因此在管线设计时要考虑到有将法兰在轴向分开的可能。

榫槽面密封面适用的垫片有:各种金属及非金属平垫、金属包垫及基本型缠绕垫片等。

(3)FF-全平密封面:FlatFaceFullFace类型密封面表面为全平,适用于压力不高、介质无毒的场合。

氟塑料泵-化工泵配管道法兰时选用小知识(附图)

(4)RTJ(RJ)-环连接密封面:RingJointFace环连接面密封的法兰,也属于窄面法兰,并在法兰的突面上开出一环状梯形槽作为法兰密封面,和榫槽面法兰一样,这种法兰在安装和拆卸时需要在轴向将法兰分开,因此,在管线设计时要考虑到将法兰在轴向分开的可能。

这种密封面专用来与金属材料加工成形状为八角形或椭圆形的实体金属垫片配合,实现密封连接。由于金属环垫可以依据各种金属的固有特性,因而这种密封面的密封性能好,对安装要求也不太严格,适合于高温、高压工况,但密封面的加工精度较高。

(5)M/FM-凸凹密封面:MaleFace与FemaleFace这两种密封面类型是一对,一雌一雄,需要配套使用,按装时便于对中,还能防止垫片被挤出。适用于压力较高的场合。

凹凸面密封面适用的密封垫片有:各种非金属平垫、包覆垫;金属包垫;基本型或带内环型缠绕挚片等。

以上是常见的几种法兰,下面讲一下压力等级:

依据ASMEB16.5,钢法兰有7个压力等级:Class150-300-400-600-900-1500-2500

法兰的压力等级很明确,Class300的法兰能承受比Class150更大的压力,因为Class300的法兰需要由更多的材料来制造,从而可以抵挡更大的压力。但是,法兰的受压能力受多种因素的影响。法兰的压力等级用磅来表示,一个压力等级有不同的表示方法。比如:150Lb、150Lbs、150#和Class150的意思是一样的。

压力等级举个小例子

(1)温度不同,法兰的承压能力也不同。温度上升,法兰的承压能力随之下降。举例来说,Class150的法兰在常温下承压能力为270PSIG,在400℉的承压能力为180PSIG,在600℉的承压能力为150PSIG,在800℉的承压能力为75PSIG。

换句话说,当压力下降时,允许温度上升,反之亦然。由于法兰可由不同的材料制造,比如不锈钢、铸铁、球墨铸铁,碳钢等等,每一种材料都有不同的压力等级。
