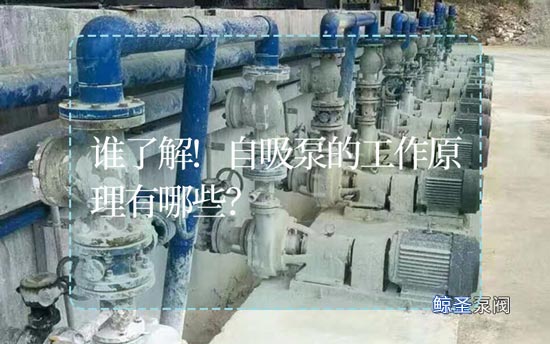

工作原理上,自吸泵可分为内混合和外混合。
内混式
内混式是指叶轮进口附近的气液混合,其原理如图所示。自吸泵启动前,泵体内注入适量液体(叶轮淹没),回流阀打开,压入室与吸入室相连。叶轮旋转后,吸入室和叶轮中的液体通过叶轮输送到压出室,叶轮进口形成负压,吸入管中的压力高于吸入室的压力,打开吸入阀,吸入管中的气体通过吸入叶轮,压出室中的液体通过回流阀孔和吸入室。吸入叶轮进口进行气液混合,叶轮并将气液混合物输送到压力室。由于气液分离室体积足够大,流量降低,气液分离取决于液体和气体比例的不同。气体通过压出管道排出,液体通过回流阀孔吸入叶轮,然后与气体混合,依次循环,直至吸入管道中的气体排出。此时,自吸泵完成自吸过程,实现正常工作。
外混合
外部混合是指在叶轮外缘进行气液混合,其工作原理如图所示。自吸泵启动前,泵体内注入适量液体。当叶轮旋转时,吸入室和叶轮中的液体通过叶轮输送到压出室。叶轮入口处形成负压。打开吸入阀,吸入管道中的气体通过吸入室进入叶轮。由于叶轮的作用,由于流速降低,气液混合物通过压出室进入足够大的气液分离室。分离取决于液体和气体的不同比例。气体通过压出管道排出,液体通过外流道返回叶轮外缘。泵完成自吸过程,实现正常工作,直至吸入管道中的气体被排出。
(1)确保自吸泵停止后,泵体内储存足够的液体。因此,泵体进口应配备单向阀,泵体进口高于叶轮中心线,防止泵体内的液体在泵停止后因虹吸而排入吸入池。
(2)有效分离气液,需要有足够体积的气液分离室,从自吸泵泵体出口到叶轮中心线有足够的高度。
(3)分离的液体继续返回叶轮。因此,内部混合自吸泵应有回流孔,外部混合自吸泵应有足够大的流道,使分离的液体返回叶轮.
自吸泵的性能特点
水泵的离心泵可以自动称为自吸泵,而无需在吸入管中充满水。
自吸泵有多种结构类型,其中外部混合自吸泵的工作原理是:泵启动前在泵壳内填充水(或泵壳内有自己的水)。启动后,叶轮高速旋转,使叶轮通道中的水流向涡壳。此时,入口形成真空,打开进水逆止门,将管道中的空气吸入泵中,通过叶轮通道到达外缘。另一方面,叶轮排入气水分离室的水通过左右回水孔流回叶轮外缘。在压差和重力的作用下,左回水孔流回的水射入叶轮槽,被叶轮粉碎。与吸入管道的空气混合后,将其扔向蜗壳。真空泵液下泵计量泵齿轮泵耐腐蚀泵耐酸泵消防泵向旋转方向流动。然后与从右回水孔流出的水汇合,沿蜗壳流动。由于液体不断冲击蜗壳内的叶栅,不断被叶轮破碎,与空气强烈混合,产生气水混合物,不断流动,使气水无法分离。蜗壳出口的混合物被隔舌剥离,沿短管进入分离室。室内空气分离,出口管排出,水仍通过左右回水孔流向叶轮外缘,并与吸入管空气混合。这样反复循环,逐渐排出吸入管道的空气,使水进入泵,完成自吸过程。排污泵自吸泵油泵隔膜泵螺杆泵
内混式自吸泵的工作原理与外混式自吸泵相同,其区别在于回水不流向叶轮外缘,而流向叶轮入口。启动内混式自吸泵时,需要打开叶轮前下的回流阀,使泵内的液体流回叶轮入口。在叶轮高速旋转的作用下,水与吸入管的空气混合,形成气水混合物排入分离室。空气排出,水从回流阀返回叶轮入口。重复这样做,直到空气排出,吸水。
自吸泵的自吸高度与叶轮前密封间隙、泵转数、分离室液位高度等因素有关。叶轮前密封间隙越小,自吸高度越大,一般为0.3~0.5mm;当间隙增大时,泵的扬程和效率降低,除了自吸高度降低外。泵的自吸高度随着叶轮周转速度u2的增加而增加,但当蕞大自吸高度时,转数增加,自吸高度不再增加,只缩短自吸时间;当转数下降时,自吸高度随之下降。在其他条件不变的情况下,自吸高度也随着储水高度的增加而增加(但也不能超过分离室的蕞佳储水高度)。为了更好地混合自吸泵中的气水,叶轮的叶片需要较少,以增加叶栅的节距;半开式叶轮(或叶轮槽较宽的叶轮)更方便回水进入叶轮叶栅。泵化泵离心泵
大多数自吸泵配备内燃机,安装在移动汽车上,适合现场操作。
自吸泵的工作原理是什么?对于普通离心泵,如果吸入液位低于叶轮,启动时应提前灌水,非常不方便。为了将水储存在泵中,底阀需要安装在吸入管的进口处。泵工作时,底阀会造成很大的水力损失。所谓自吸泵,就是启动前不需要灌水(安装后启动时仍需灌水)。短时间运行后,可以通过泵本身的作用吸水,投入正常工作。
根据作用原理,自吸泵分为以下几类:
1.气液混合式(包括内混式和外混式);2.水环轮式;3.射流式(包括液体射流和气体射流)。
气液混合自吸泵的工作过程:由于自吸泵泵体的特殊结构,泵停止后,泵体内有一定量的水。泵再次启动后,由于叶轮的旋转,吸入管道的空气和水有效混合,排入气水分离室。气水分离室上部的气体溢出,下部的水返回叶轮,与吸入管道的剩余空气混合,直到泵和吸入管道的所有气体排出,完成自吸并正常泵送。水环轮式自吸泵是将水环轮和水泵叶轮组合在一个壳体中,借助水环轮排出气体,实现自吸。泵正常工作时,水环轮和水泵叶轮的通道可以通过阀门切断,水环轮中的液体可以排出。由离心泵和射流泵(或喷射器)组成的射流自吸泵,依靠喷射装置,在喷嘴处造成真空抽吸。
