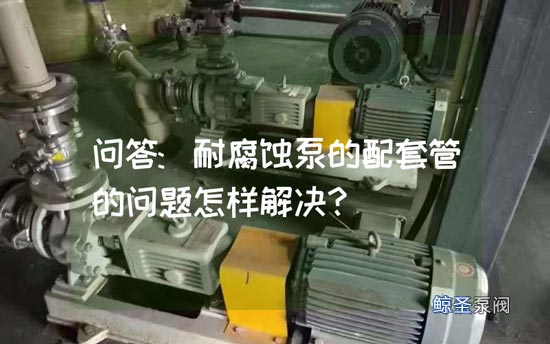

问答:耐腐蚀泵的配套管的问题怎样解决?

浏览:892 提问时间:2023-04-29 10:41:18

优质回答

104129PUMP

水力计算需要满足耐腐蚀泵必要的汽蚀余量要求。一般离心泵比泵进口直径大1~2级或相等;往复泵比泵进口直径大1~如果进口管道中可能存在气体,且吸液设备高于泵,则进口管道由吸液设备坡向泵,坡度小于1:50容积泵通常不设置止回阀。泵出口与切断阀之间应设置止回阀。当直径与切断阀相同的泵出口管道为多个分支时,止回阀应设置在泵出口总管上,对于进出口压差大于4MPa的离心泵,每台泵可设置串联双止回阀

问答:耐腐蚀泵的配套管的问题怎样解决?

缓冲罐应设置在往复泵的管道上:

(1)为了提高测量准确性,需要降低流体脉冲范围。对于单缸或双缸单功能泵,应在流量计上游设置缓冲罐,双缸双功能和三缸泵仅在进出口干管上设置缓冲罐

(2)缓冲罐应设置,以减少高压管道的振动。当P≥3.5MPa时,需要与泵的设计师讨论是否安装缓冲罐

(3)油压系统使用泵时,应设置缓冲罐,以防止液压脉动使系统运行不稳定。

清空和清洁管道:

卧式离心泵的外壳应设置净阀。如果进出口切断阀之间的材料不能通过泵体清洗,则应在管道上设置净阀。在离心泵出口管道上,止回阀与切断阀之间应设置净阀

如果离心泵输送的材料温度超过200℃,应设置防凝和加热泵管,使少量材料通过操作泵从排水管引出,流经备用泵泵体,然后返回泵入口,使备用泵处于热备用状态,防止备用泵和吸入排水管内介质凝固,确保加热泵易于启动。

如果离心泵可能在低于泵允许的小流量下运行,则应设置低流量保护管,使部分流体从泵出口返回到泵吸入口的容器离心泵在额定流量的20个短期运行%有限流孔板旁路(设置截止阀或调节阀)应安装在下面;至少20个额定流量的流量%,如果流体可能通过旁路孔板闪蒸,如果离心泵长期运行在额定流量30,则应考虑增加相应的冷却措施%下面应设置孔板式调节旁路,旁路与泵的吸液设备相连

平衡管道

当泵在室温下输送饱和蒸汽压力大于大气压或处于闪蒸状态的液体(特别是立式泵)时,应在泵进口和切断阀之间设置平衡管,以防止蒸汽进入泵体产生蒸汽腐蚀。平衡管应尽可能靠近泵进口,并返回吸入设备的气相空间。平衡管应设置切断阀

高压管道

高扬程泵出口切断阀两侧压差大,阀门单向应力大,特别是大直径阀不易打开。阀门前后应设置DN20旁路。在主阀打开之前,打开旁路阀,以平衡主阀两侧的压力

泵管的安装要求

1.严格密封管道

各种管道离心泵的进水管道不能漏气,出水管道不能漏水。

2.安装位置正确

管道位置应严格按设计轴线位置安装,管道位置不得随意改变。

3.泵房和进水池应设置柔性接头

为避免泵房和进水池沉降不均匀,损坏管道,应分别设置柔性接头(橡胶或塑料)或刚性接头(钢)。管道与墙体之间的间隙需要进行防渗处理。

4.伸缩节应设置在刚性连接的长出水管道上

在刚性连接的长出水管上.为避免管道内温度应力较大,应设置伸缩节,以捍卫管道的自由伸缩,伸缩节应与管道同心,伸缩量应满足设计要求。

泵设备配管的要点和注意事项

5.进水管道不能有存气的地方

自吸式离心泵进水管水平段应有一定坡度,沿水流方向逐渐上升,确保空气排放顺利;偏心梯度管平面上下,泵进口应避免与弯头直接连接,两者之间应安装直管。

6.管道坡度和坡度符合要求

管道连接不能通过强对口或加热管道、加偏垫等方式消除管道接口的间隙、偏差、错位等缺陷。

7.管道需要支撑和固定

管道不得直接铺设在地面上,需要支撑在墩和墩上,需要设置卧式离心泵进出口的管道和阀门部件。

回答时间:2023-04-29
