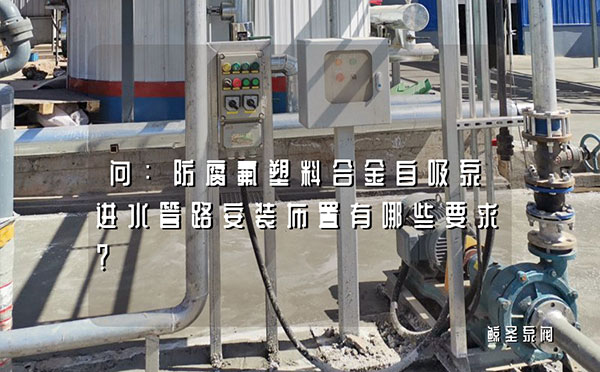

问:防腐氟塑料合金自吸泵进水管路安装布置有哪些要求?

浏览:422 提问时间:2023-08-09 07:56:11

优质回答

075609PUMP

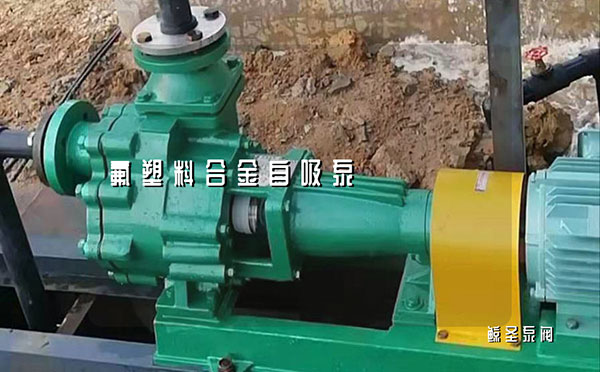

众所周知,自吸泵是一种具有自吸功能的泵。氟塑料合金自吸泵是一种防腐化工泵,具有耐腐蚀性、耐酸碱盐性和自吸性。虽然自吸泵具有自吸功能,但吸力范围有限。如何更好地使自吸泵的吸力范围达到理想的效果?如何布置进水管道至关重要?自吸泵吸水管道由于液位低于泵,自吸泵在吸水过程中需要将管道泵入负压状态才能吸水。因此,在自吸泵吸水管道的布置和安装中,应按照以下自吸泵安装规范进行安装:

1、安装和敷设自吸泵吸水管应避免在管道内形成气囊.下面介绍了几种正确和不正确的吸水管安装方法。

2、每台自吸泵应设置单独的吸水管。并尽量减少吸水管的长度和管件,以减少吸水管水头的损失。当自吸泵数量在3台或3台以上一起运行时,多台水泵可以从共用吸水总管吸水,但数量不少于2台,一台出现故障.其它吸水管仍然可以通过设计水量。闸阀应设置在吸水总管上,以便于切换和维护。设置共用吸水管时,吸水管应处于正压状态。

3、当吸水池水位高于泵轴时,应在吸水管上设置闸阀,以促进泵的维护。

4、为了防止自吸泵吸水管漏气,吸水管需要有效密封,无法吸入任何空气。自吸泵吸水管通常采用钢管,接头焊接或法兰连接。

5、当吸水管中的水中含有溶解气体时,由于管道中压力的降低,它会逃逸。如果吸水管中有气体积聚,就会形成气囊,影响管道的过水能力。在严重的情况下,它会破坏真正的房子的吸水能力。为了使泵能够及时排出吸水管中的气体.吸水管应沿水流连续上升.且i≥0.005.从泵入口处的泵壳顶部排出管内气体。

6、当水中有大量杂质时,应在喇叭口下设置滤网。当水泵是人工灌溉或启动压力管道中的水泵时。底阀应设置在吸水管上。底阀是一种带有过滤网的止回阀,具有较大的阻力。底阀有两种:水下式和水上式。吸水管末端安装水下底阀,易损坏,需经常维修,给使用带来不便。目前水上底阀多采用。具有使用效果好、安装维护方便等特点。使用水底阀时,吸水管的水平段应有足够的长度,以确保水泵充水启动时,管道中能产生足够的真空值。

7、当吸水管直径小于250mm时,自吸泵吸水管的设计流速一般为1.0~1.2m/s;当吸水管直径为250~1000mm时,流速为1.2~1.6m/s;当吸水管直径大于1000mm时,·流速为1.5~2.0m/s。

8、吸水管安装在吸水井内,吸水井的有效体积不得小于大泵5分钟的抽水量。为防止吸水管进口产生旋转吸入空气.因此,进口需要有一定的淹没深度、悬挂高度和间距。具体尺寸要求如下:

a.自吸泵吸水管进口淹没水深≥0.5~1m,否则应设置水平隔板。

b.自吸泵吸水管进口应设置喇叭口,使吸水管进口水流稳定,减少损失。喇叭口大头直径D—1.3~1.5d,(d为吸水管直径);喇叭口高度为(3.5)~7)(D–d)。

c.h1(悬高)应大于0.8D。

d.喇叭口外缘与外壁之间的距离不小于LL(0).75~1)D。

e.L2喇叭口之间的距离不小于(1).5—2)D。

回答时间:2023-08-09
