网友:管道水泵电动三通阀安装标准要求有哪些?

浏览:606 提问时间:2023-08-25 07:48:33

优质回答

074825PUMP

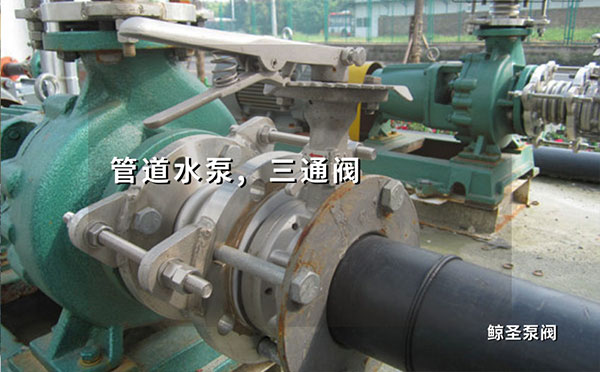

阀门是管道水泵安装中常用的设备。电动三通阀起什么作用,安装使用标准是什么,需要注意什么?以下是水泵电动三通阀知识的详细说明;

网友:管道水泵电动三通阀安装标准要求有哪些?

1.电动三通阀联轴器

1、【常见质量问题】驱动与阀体连接不牢固,同轴偏差大,容易损坏阀体,控制不准确,严重影响正常生产。

2、【标准做法】

a.将驱动轴与阀体轴对齐后,用活动连接器拧紧,用手动开关阀门,观察联轴器是否松动。如果松动,继续拧紧,反复测试,直到没有松动。

b.要捍卫阀门的灵活性,特别是联轴器的同轴度,需要反复检查。

网友:管道水泵电动三通阀安装标准要求有哪些?

二、阀体安装

1、【常见质量问题】介质流向和阀体安装方向不正确;阀体安装前未检查(主要检查阀体损伤和砂眼);不按要求拧紧法兰螺栓。

2、【标准做法】

a.根据工艺要求,需要相关部门检验的,经检验合格后再安装。

b.首先确定管道介质的流向和阀体的方向,确保介质的方向与阀体上的箭头方向一致。

c.安装时,电动三通阀上方至少应有30cm的空间,并与周围的管道和设备留有足够的维护和操作空间,便于阀门的拆卸和维护。

d.需要捍卫法兰表面与管道轴线的垂直度、阀体与管道的平行度。

e.法兰紧固时使用扭矩扳手,先按要求定位,紧固时对角紧固螺栓,具体扭矩按规范及相关要求确定。

三、驱动调试

1、【常见质量问题】电动三通阀上电前,阀门未打开到一定状态。上电后,当阀门的动作方向与指示方向不一致时,阀门不会移动或损坏。

2、【标准做法】

a.手动将电动三通阀打开到30%左右;

b.阀门上电时,点击控制阀门开关,确认阀门的动作方向是否与指令方向一致,并通过调整电机正反转或更换开关指令来解决。

c.调整阀门开关方向后,将阀门全开全关,确定开关限位。

d.对于整体调试,至少应观察三个完整的行程。

四、三通阀接线

1、【常见质量问题】端子接线松动,导致阀门不动,无法正常生产。

2、【标准做法】

a.紧固接线用力应适中,防止螺钉滑扣用力过大。

b.线头需要用线鼻压实,防止松动,导致接触不良。

c.易接触不良端子,要反复检查,防止松动。

d.接线完成后,用手轻轻拉动,检查是否接实,然后再次拧紧所有端子。

回答时间:2023-08-25
