文章摘要:重磅推荐!磁力泵离心泵联轴器找正方法知识介绍,由鲸圣泵阀于2023年整理发布。并针对大家关注的重点内容,为大家详细呈现。主要内容为:重磅推荐!磁力泵离心泵联轴器找正方法知识介绍...有时很难掌握轴向位移。新手可能半天运气都做不到,老师傅十分钟经验也做不到!180°再加一块轴向表。所谓三表找正!

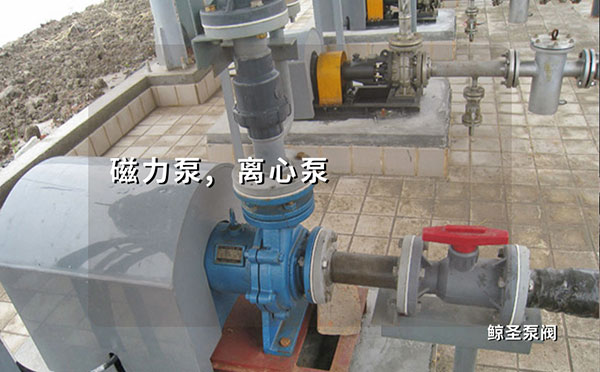

离心泵磁力泵有立式、水平、直接连接、分裂等多种形式。分裂结构中基本出现了联轴器矫正。离心泵和磁力泵基本上是由电机驱动旋转的。在分裂结构中,需要联轴器连接电机和泵体。鲸圣制造商在泵出厂前会进行调整和矫正,用户可以直接使用。如果用户在维护和安装过程中纠正了联轴器的偏差?方法是什么?

联轴器矫正也叫找同心。泵和电机安装后,蕞后一项工作是找到泵和电机的同心,即使泵和原动机的轴在同一直线上,在运行过程中也不会振动。

重磅推荐!磁力泵离心泵联轴器找正方法知识介绍

如果新安装的泵正确,可能会出现以下四种情况:联轴器的径向和轴向误差:

一、加垫法

加减垫的计算方法包括:

表示轴向表读数

D表示靠背轮的直径

L1表示从靠背轮到电动机前脚的距离

L2表示电动机前脚与后脚的距离。

s表示径向表的读数

这样一来,你的电机就应该加到前脚和后脚的垫子上。

重磅推荐!磁力泵离心泵联轴器找正方法知识介绍

二、单表法

一般泵(泵、小油泵)可以粗测平尺或塞尺,但大多数设备需要精测和测量百分表。一般泵的水平度已经找到。根据泵的轮子,测量和调整电机轮子,以确保电机和泵之间的对齐。

注:a1、a2、a3、A4表示径向间隙,S1、S2、S3、测量轴向间隙时,首先测量百分表º轴向间隙A1和轴向间隙S1分别测量90。º、180º、270º上图所示的圆内和圆外分别记录径向和轴向间隙。测量回到0º需要与原始读数一致,否则要找出原因,通常是由于轴向移动或地脚螺栓松动所致。测量数据需要满足以下条件,然后才能正确计算。

三、两表找正

将99%的表架转移到泵端,将99%的表对零,旋转轮,每90度获得一个值,99%的表需要返回到零,左右读数相加应等于上下值之和。然后根据读数分析两轴的相对空间位置,并根据偏差值进行适当调整。首先,将联轴器的左右偏差调整到允许值,然后将高度调整到标准值。

找正公式:

S1=±(轴向差值(张口有效值)×脚1到测点距离)÷测点直径±圆径插入(差)值/2;

S2=±(轴向差值×支脚2到测点距离)÷测点直径±圆形径向插入(差)值/2。

一个±:若对轮为上张口,取出。“+”数字;若为下张口,则取出。“-”数字可以从上到下理解;

二个±:电机低时取“+”;电机高时取“-”可理解为从上到下盘表是正写还是负写。

若S1为正(上开口,电机为低),则表明垫片应为垫片,S1数为垫片厚度。

此外:测点的直径是测点的旋转直径,而非联轴器的直径。调整左右相似度。

找到双表是好的,但有时很难掌握轴向位移。新手可能半天运气都做不到,老师傅十分钟经验也做不到!180°再加一块轴向表。所谓三表找正!
