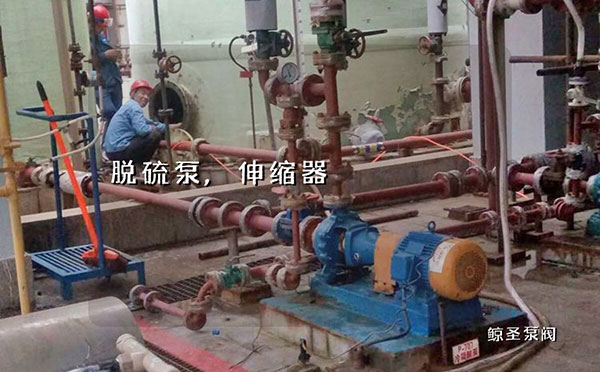

化工脱硫泵是一种常用的化工防腐泵,用于工业生产、砖厂脱硫、污水循环等输送泵。脱硫泵不仅具有防腐蚀、防爆、耐磨、流量大、扬程高等特点。在使用脱硫泵时,管道安装的连接偏差和不足是管道补偿和管道连接的重要设备。(Expansionjoint)又称管道伸缩节、膨胀节、补偿器、伸缩接头。伸缩节是连接泵、阀门、管道等设备和管道的新产品。它们通过全螺栓连接,使其成为一个整体,并且有一定的位移,便于安装。伸缩节是连接泵、阀门、管道等设备和管道的新产品。它们通过全螺栓连接,使其成为一个整体,并且有一定的位移,便于安装。可以承受管道的轴向压力。通过这种方式,可根据现场安装尺寸进行调整,进行安装和维护。工作时,不但能提高工作效率,还能保护泵、阀门等管道设备。法兰连接、法兰焊接是伸缩器的连接形式。

你不知道的,化工脱硫泵管道伸缩器应用知识介绍

首先,伸缩器按结构形式分类

伸缩节(膨胀节)主要用于补偿管道温度变化引起的伸缩变形,也用于安装调整所需的长度补偿。根据结构形式,主要分为弯管膨胀节、波纹管膨胀节和套管膨胀节。

1、套管伸缩节

【套管伸缩节】由内外套管组成,可以相对轴向移动。内外套用填料函密封。使用时,保持管道两端在轴上移动。在伸缩节两端安装导向支架。其优点是流体流动摩擦阻力小,结构紧凑;缺点是密封性能差,对固定支架的推力大。套管伸缩节主要用于水管和低压蒸汽管。

2、弯曲膨胀节

将管道弯曲成U形或其他形状[弯曲膨胀节],并利用形状的弹性变形能力进行补偿。其优点是强度好,使用寿命长,可在现场生产。缺点是占用空间大,钢材消耗大,摩擦阻力大,广泛应用于各种蒸汽管道和长管道。

3、波纹管膨胀节

金属波纹管制成的膨胀节。可沿轴向伸缩,也可弯曲少量。[波纹管膨胀节]是一种常见的轴向波纹管膨胀节,用于补偿管道的轴向长度。为了防止超过允许的补偿,在波纹管两端设置保护杆或保护环,并在连接到波纹管两端的管道上设置导向支架。另外,还有角度和横向膨胀节,可以用来补偿管道的角度变形和横向变形。这一膨胀节的优点是节约空间,节约材料,便于标准化和批量生产,缺点是使用寿命短。波纹管膨胀节通常用于温度和压力低、长度短的管道。这种膨胀节的应用范围随着波纹管生产技术水平的提高而扩大。它由波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。适用于各种管道,可以补偿热位移,机械变形,吸收各种机械振动,降低管道变形应力,延长管道使用寿命。波纹补偿分为法兰连接和焊接。一般采用焊接方式进行直埋管道补偿。

你不知道的,化工脱硫泵管道伸缩器应用知识介绍

第二,伸缩器按材料分类

主要分为橡胶管伸缩器和金属管伸缩器。

金属管伸缩器的特点:伸缩补偿量大,承受温度高,承受压力大。

橡胶管伸缩器的特点:

1、体积小,重量轻,弹性好,安装维护方便。

2、安装时可产生轴向、横向、经向、角位移,不受用户管道不同心、法兰不平行的限制。

3、工作时可以减少振动和降噪。

4、耐高温、耐酸碱、耐油,是化工耐腐蚀管道的理想产品。

三是伸缩器的作用

补偿吸收管轴向、横向、角加热引起的伸缩变形。

吸收设备振动,减少设备振动对管道的影响。

吸收地震和地陷对管道的变形。

管壁应力和推拉力受管道热膨胀和冷收缩的影响;管壁应力大小影响管道强度,推拉力增大,管道固定支架大,承受管道伸缩引起的推拉力;因此,采用伸缩节补偿的开口方法来降低管壁应力和推力。
