文章摘要:功率与水泵流量扬程的关系,不懂就来看吧,由鲸圣泵阀于2023年整理发布。并针对大家关注的重点内容,为大家详细呈现。主要内容为:功率与水泵流量扬程的关系,不懂就来看吧...,功率提高后,26m,流量能否提高,需要结合泵的性能和系统阻力进行评估。仅仅依靠功率提高来选择泵可能无法提供更大的流量。

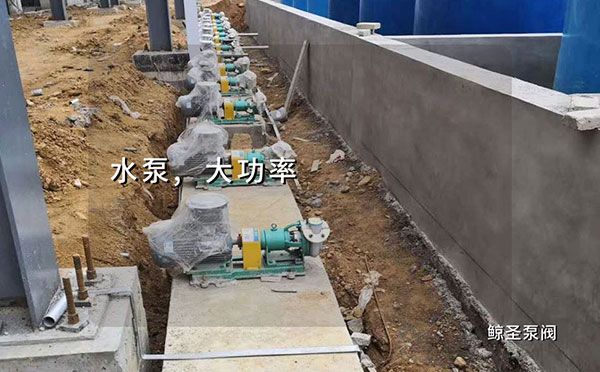

泵流一直是一个重要的参数,很多用户在选择泵的时候也需要大量的流量来满足自己的需求,但是流量数据略显抽象,千瓦泵的功率更容易被认可,所以经常听到客户说我想要一个更大的泵,但是流量一定要大吗?

泵本身具有一条性能曲线,标志着泵能在哪些工作条件下工作,如下列泵曲线:

泵能工作4m³m;/h,工况点22m也可在12m&sup3工作;/h,在12m的工况点,至于泵的实际工况点,不仅取决于泵本身,还取决于我们的泵系统,称为系统阻力曲线。阻力曲线大致如下图所示:

系统阻力曲线反馈水系统阻力消耗。从图中可以看出,曲线经过4m³/h,10m点也经过了5m³/h,15.6m点,这意味着系统希望流动4m&sup3m。;当流量为/h时,泵需要同时提供10m扬程,流量升至5m³水泵每小时只能提供15.6m的扬程。

系统阻力曲线与管道材料、管径、管长、弯头数量、阀门形式、阀门数量等有关。确定管道模型时,阀门开度不会改变,系统阻力曲线不会改变(循环系统比较常见)。当阀门开度调整时,系统阻力曲线会发生变化(供水增压系统比较常见)。

对系统阻力曲线不变,流量与扬程的关系与达西公式一致,有兴趣的朋友可自行搜索达西公式。

对系统阻力曲线的变化,当阀门逐渐关闭时,曲线变陡(紫线),当阀门逐渐打开时,曲线变平(绿线)。

回到我们的主题,当图表中绘制了泵的性能曲线和系统阻力曲线时,它们的交点就是泵的实际工作点:

从图中可以看出,该系统下泵的实际参数。如果系统的阻力曲线保持不变,我们会更换更大功率的泵。新的工况点会是什么样子?

泵功率上升后,曲线有两种变化方式,一种是陡峭,突出扬程,另一种是平整,突出流量。图表中还绘制了两条曲线:绿色曲线更温和,交点为5.4。m³/h,红曲线18m更陡,交点6.5m。m³/h,可以看出,功率提高后,26m,流量能否提高,需要结合泵的性能和系统阻力进行评估。仅仅依靠功率提高来选择泵可能无法提供更大的流量。

处理和预防给水泵倒转的原因

如何防止给水泵倒转?首先,如果生活中给水泵入口的流量为零,需要确定给水泵是否倒转。当出水口压力不变时,给水泵的速度不断提高,给水泵的流量迅速下降,给水泵轴承的温度迅速上升。这些都是给水泵倒转的可能现象。根据这些现象,我们可以判断给水泵倒转的原因。

给水泵倒转的原因:

给水泵的倒转发生在机组启动和停止切换给水方式的过程中。当运行汽动给水泵的出口压力高于给水泵的出口压力时,给水泵的出口门处于开启状态。由于出口止回阀卡住,关闭不严,电动给水泵倒转。

给水泵倒转的处理方法:

1.确认给水泵倒转时,应立即关闭电动给水泵出口电动门,启动电动给水泵辅助油泵

2.在供水泵出口电动门关闭时调整供水流量,保持蒸汽包装水位,注意蒸汽供水泵转速和进气调节门开度不超限,锅炉可配合减负

3.根据具体情况调整勺管的开度。勺管开度大,反向扭矩大,轴向推力改变方向容易损坏设备;勺管开度小,反转阻力小,飞升速度大

4.除保护动作外,禁止停止给水泵电机。因为点击停机后,电机与泵一起反转,泵轮驱动的工作油泵反转,工作油泵出口有止回阀,使给水泵断油烧瓦

5.对给水泵进行现场检查,必要时进行解体检查,对给水泵止回阀进行检修,试验动作灵活可靠后再投入备用

给水泵运行中倒转的预防

1.试启动给水泵时,应检查再循环门是否开启。出口门关闭时,给水泵应空载试转

2.停止前应先关闭出口电动门

3.当给水泵并入系统时,增加电动给水泵的转速,使给水泵接近汽动给水泵的出口压力,然后打开泵出口门

4.当给水泵连接时,增加泵速度时,应注意给水泵的入口压力。转速平稳上升时无大幅波动,出口流量无大幅波动,给水流量无突然减小

5.给水泵备用开出口门时,出口门现场控制开关和给水泵现场应有检查人员待命,注意转子是否转动,CRT监控电动给水泵转速和出口压力是否变化,是否有反转信号。如果发现电动给水泵倒转,应立即关闭出口门
