截止阀是现代工业管道和泵安装中不可缺少的流体控制产品。它是目前应用广泛的阀门类型之一。它的衍生产品非常广泛,包括截止型、调节型、节流型、针型和节流截止型。它不仅可以快速切断介质,还可以调节和节省管道中的介质。分析截止阀应用中常见的内部泄漏情况,并提出解决内部泄漏的措施。

首先,手动设备选择不当导致内漏。

1、分析内漏原因

选择不当的手轮或齿轮箱,无法提供适当的密封。

2、简述内漏问题

当截止阀介质自下而上流动时,截止阀的密封需要克服介质力和填料之间的摩擦,并提供必要的介质密封比压力。在这种情况下,截止阀需要提供更大的轴向力来实现密封。现场工人转动手轮或齿轮箱手轮关闭阀门后,阀门不严格,出现泄漏。然后,使用杠杆工具旋转手轮后,阀门可以密封。

3、改进闭门内漏的措施

小型直径手轮驱动阀可以用相同直径的手轮代替传统的手轮。通过冲击动能,冲击手轮可将手轮边缘的力扩大许多倍,从而提供更大的阀杆轴向密封力。手轮驱动升降杆截止阀可以放置平面推力轴承(GB/T301—2015)、推力滚针轴承(GB/T4605—自润滑轴承,减少阀杆螺母与支架之间的摩擦扭矩,提高传动效率。通过增加齿轮箱传动速比,可以选择多级减速机构,提供更大的输出扭矩。为了增加螺纹导程,减少阀门的启闭时间,相应的阀杆螺纹改为双头或三头螺纹。

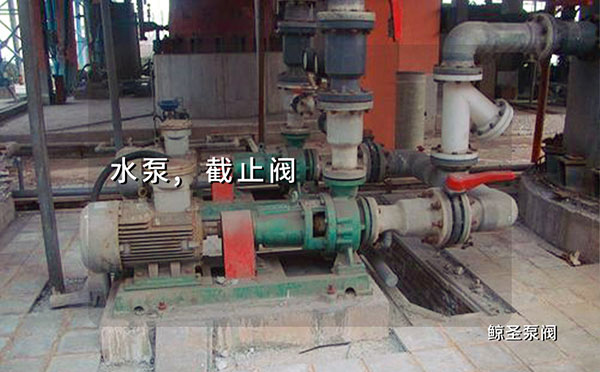

水泵截止阀内漏原因及解决方案,一定要收藏

截止阀内部泄漏垂直安装

1、分析内漏原因

截至阀门内部零件的结构关系,阀杆上端受填料和上密封座的限制,阀杆下端通过间隙连接到阀瓣,阀瓣下端的密封面与阀座的密封面形成密封。

截止阀的垂直安装说明阀瓣密封锥面的轴与阀座密封锥面的轴之间存在角度偏差。当阀杆将阀瓣推向阀座时,密封面无法自动更正,导致泄漏。

从上面可以看出,阀瓣的倾斜是导致阀门内部泄漏的主要因素。阀瓣倾斜过大有两个原因。一是阀瓣与阀杆之间存在装配间隙,阀瓣头部因重力向下倾斜;第二,当阀杆水平放置时,变成悬臂梁。由于重力作用,阀杆弯曲变形向下倾斜,加剧了阀瓣的倾斜。

水泵截止阀内漏原因及解决方案,一定要收藏

2、简述内漏问题

一般来说,截止阀的安装方向有两种,一种是水平安装,即阀杆垂直,阀门通道轴与水平面平行。另外一种是垂直安装方向,即阀杆与水平面平行,阀轴垂直于水平面。阀门的安装方向取决于设计院管道的设计,即水平安装和垂直安装是常见的安装方式,不可避免。截止阀门生产装配完成后,需要进行密封性能测试,测试合格后方可交付。阀门的密封性能通常在试验过程中很好,但是当阀门装配到垂直管道时,就会出现内部泄漏问题。

3、内漏情况的不同密封形式

截止阀的密封面通常分为平面密封和锥面密封。根据工程应用中的反馈,当截止阀垂直安装时,锥形密封截止阀经常泄漏,安装后使用迅速。平面密封截止阀的水平安装接近垂直安装的使用寿命。

4、防止内漏的改进措施

小直径锻钢截止阀(≤DN50),阀杆与阀瓣的连接方式由梯形头连接,改为综合锻造。通过这种方式,可以消除阀瓣与阀杆之间的活动间隙,从而降低阀瓣的倾斜度,达到密封可靠的目的。

阀门密封面可采用圆弧密封面设计,与阀座密封面密封为线密封。假定截止阀垂直安装后,阀瓣轴与阀座密封锥轴之间有a轴。°倾斜角度,轴偏差为L,在阀杆靠近阀座的过程中,阀弧密封面的一小部分首先接触阀座密封面,在阀杆的不断推动下,阀弧密封面有自动找正密封的趋势,使阀阀靠近阀座密封面,捍卫密封的可靠性。在设计≥DN300截止阀可以采用阀瓣导向设计,导向可以使阀瓣密封轴始终与阀座密封轴重合,避免密封不当。

第三,电气和气动装置定位不当导致内部泄漏

1、分析内漏原因

驱动装置的调试是在室温环境中进行的。温度的变化会使阀门在实际工作条件下发生一定的变形,导致以前的限位无法捍卫密封。

2、简述内漏问题

电气和气动装置都配有有限的机构。通常,在调试装置时,技术人员通过经验判断限制阀门的关闭位置,然后进行阀门密封压力试验,以达到标准的密封性能。然而,在实际工程应用中,阀门内部经常泄漏。

3、防止内漏的改进措施

驱动装置可以在现场再次调试,使用驱动装置上的手动装置关闭阀门,以确保阀门不会泄漏,然后设置新的限位点。由于非金属密封材料在微变形时可以继续提供密封力,因此,如果介质温度不太高,可以用非金属密封阀代替。
