文章摘要:泵阀设备调节阀的正、反作用,从小白变大神!,由鲸圣泵阀于2023年整理发布。并针对大家关注的重点内容,为大家详细呈现。主要内容为:泵阀设备调节阀的正、反作用,从小白变大神!...)阀门定位器的正功能:当输入信号增大时,输出到膜头的气压增大;阀门定位器的反应:当输入信号增大时,输出到膜头的气压降低;

泵阀设备的配套使用非常重要,调节阀的正面作用-与气动膜调节阀的执行机构相比,反作用是膜头上部进气,推杆向下运动称为正作用。下部进气,推杆向上运动称为反作用。

气开调节阀-空气封闭是整个调节阀。随着信号的增加,阀门逐渐打开,为空气开启阀门。随着信号的增加,阀门逐渐关闭为空气封闭阀。当没有信号时,空气开启阀关闭,空气封闭阀有效开启。

流开-封闭是介质。当节流口介质的流向向阀打开时,称为流开型。相反,当它向阀门关闭方向流动时,它是一个封闭的类型。

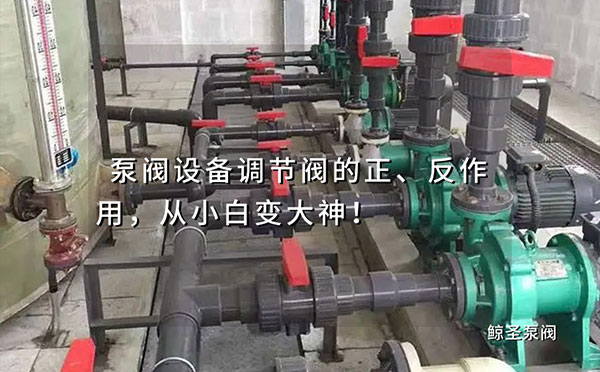

泵阀设备调节阀的正、反作用,从小白变大神!

气动执行器的作用形式

(1)气动执行机构的正反作用。当气动执行机构的输入压力增大时,推杆向下移动,称为正作用;相反,当输入压力增大时,推杆向上移动,称为反作用。

(2)气动执行器的作用形式。气动执行器有两种形式:气体开放式和气体关闭式。当信号压力增大时,阀门打开称为气体开放式;相反,当信号压力增大时,阀门关闭称为气体关闭式。由于执行器有正反作用,调节阀(双向阀芯)也有正反作用,气动执行器的气体开放或气体关闭由此组成。

(3)调整机构的正装和反装。阀芯有两种形式:正装和反装。阀芯向下移动,阀芯与阀座之间流通截面积减小的称为正装阀;相反,当阀芯向下移动时,流通截面积增加的称为反装阀。对于双向正装阀,只要阀杆与阀芯下端连接,就是反装阀。公称直径Dg<一般25mm的阀门都是单向的,所以只有正装阀。

对于小直径调节阀,通常通过改变执行机构的正反作用来实现空气开启或空气关闭;对于大直径调节阀,通常通过改变调节阀的正反作用来实现空气开启或空气关闭。

调节阀FC气开或FO气关。

气开调节阀的流通面积也随着信号压力的增大而增大;

相反,随着信号压力的增大,气关式流通面积减小。

三、定位器

配合气动膜执行机构使用定位器。

1)阀门定位器的正功能:当输入信号增大时,输出到膜头的气压增大;

阀门定位器的反应:当输入信号增大时,输出到膜头的气压降低;
