气动隔膜泵在生产中也很常见,需要了解气动隔膜泵的使用性能和适用性;

气动隔膜泵的工作原理:

泵的两个对称工作室中,每一个都配有弹性隔膜,连杆将两个隔膜连接成一个整体。压缩式空气从泵的进气接头进入配气阀后,推动两个工作室内的隔膜运动,驱动连杆连接的两个隔膜同步运动。与此同时,另一个工作室的气体从隔膜后面排出泵。气体分配机构一旦到达行程结束,就会自动将压缩空气引入另一个工作室,将隔膜推向相反的方向,从而形成两个隔膜的同步往复运动。在每个工作室设置两个单向球阀。隔膜的往复运动导致工作室内容积的变化,迫使两个单向球阀交替打开和关闭,从而不断吸收和排出液体。

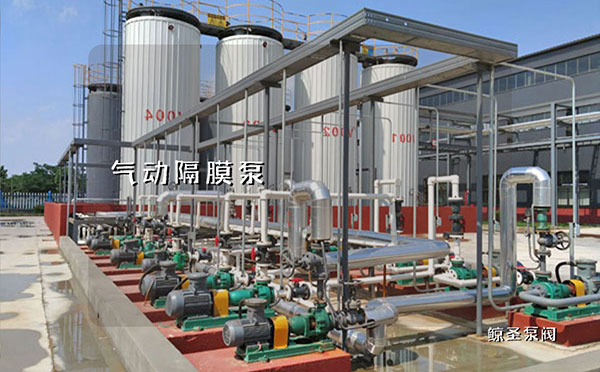

气动隔膜泵工作原理,结构特点及用途介绍,涨姿势

气动隔膜泵是一种以压缩空气为动力源的新型输送机械。它利用气缸内的隔膜来回鼓励工作,从而达到输送各种介质的目的。适用于输送各种腐蚀性、颗粒状液体和高豁度、挥发性、易燃性和剧毒性液体。

气动隔膜泵按材料分为:

1、外壳材料有:铝合金,铸铁,不锈钢。

2、隔膜材料有:丁眼橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯等。

气动隔膜泵工作原理,结构特点及用途介绍,涨姿势

气动隔膜泵的特点:

1、结构简单,易损件少。隔膜泵结构简单,安装维护方便。泵送介质不接触气阀、连杆等运动部件,避免部件腐蚀磨损。

2、吸程7m,扬程50m,出口压力6kgf/CmZ。

3、具有良好的流动性,允许颗粒直径高达10毫米。可以输送较差的液体。泵送泥浆、杂质时,泵磨损不大。

4、可以浸泡在介质中,而非潜水泵泵送液体。

5、当泵打开或停止时,只需打开并关闭气阀即可操作。泵不会损坏,即使因事故长时间不泵送或突然停止。一旦超载,泵将自动停止,并具有自我保护能力。当负载恢复正常时,它可以自动启动。

6、通过气阀开度,可以实现无级调节(气压调节在l17kgf/cmZ之间)的扬程和流量。

7、即便是空转,也不用油润滑,对泵没有影响。

8、不用动力电源,可在易燃易爆场所使用,安全可靠。

9、泵没有旋转部件,也没有轴密封。通过一对隔膜的往复运动,泵送各种介质,输送介质不会泄漏,避免环境污染和人身伤害,因为泵的运动部件和工作介质有效分离。

用途:四、用途:

1、各种化工腐蚀剂,石油,泥浆,清洁油垢,污水都可以吸收。

2、可以吸收各种剧毒、易燃、挥发性液体。

3、可以吸收各种强酸、强碱、强腐蚀性液体。

4、高温度可以吸收150℃的各种高温液体。

5、可以作为各种固液分离设备的前级压力输送设备。
