求助!不锈钢磁力泵内部结构图及工作原理是什么?

浏览:1,228 提问时间:2023-03-11 15:20:23

优质回答

152011PUMP

答:不锈钢磁力泵主要是三部分组成分别是泵、磁力传动器、电动机。它的磁力传动器由隔离套外磁转子、内磁转子和不导磁组成。用磁力耦合器(永磁联轴器)实现力矩传递的泵,称作磁力耦合泵,简称不锈钢磁力泵。

不锈钢磁力泵内部结构

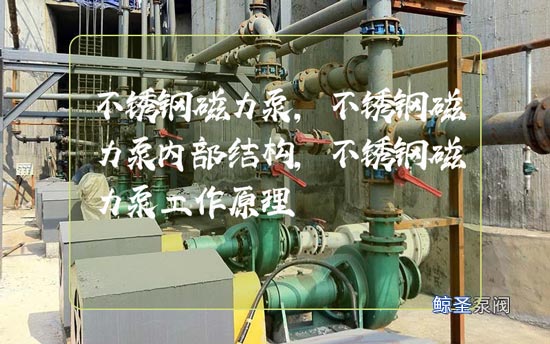

求助!不锈钢磁力泵内部结构图及工作原理是什么?

1、壳体部分:由泵体、泵盖等组成,它承受泵的全部工作压力;泵体叶轮水力形式符合API685标准,是不锈钢磁力泵水力性能的主要表征零部件,其功能是强迫液体旋转,从而将原动机的机械能转换成液体能量。

2、转子部分:分为泵轴上安装的转动零件和驱动轴上安装的转动零件。泵轴是承载叶轮和内转子及传递扭矩的重要零件。

泵轴上安装的转动零件由叶轮、轴承、推力环部件、内磁转子部件等加上泵轴本身组成与介质接触的转子部分。

驱动轴上安装的转动零件由外磁转子部件、滚动轴承、驱动轴轴套等加上驱动轴本身组成与空气接触的转子部分。

3、传动部分:泵与原动机采用膜片式加长联轴器部件连接,检修时,只需将联轴器中间膜片卸下,即可进行不锈钢磁力泵的检修。

4、隔离套:隔离套是能实现不锈钢磁力泵有效无泄漏这一有点的零件。

5、内、外转子:内、外转子配套使用,共同形成不锈钢磁力泵的磁传动部件。

6、连接部分:由连接架、轴承箱等部分组成起连接支撑作用的静止连接件。滑动轴承、轴套和止推盘:是泵转子系零件的支撑和定位零件。

求助!不锈钢磁力泵内部结构图及工作原理是什么?

由于泵轴与介质接触,因此材料要求是耐腐蚀性,加工精度高,强度高或通过热处理方法增加材料的强度。

不锈钢磁力泵的磁性联轴器和泵体结合为一体,所以结构紧凑,维修方便、安全节能。泵的磁性联轴器可以对传动电机起到超载保护的作用。

不锈钢磁力泵工作原理

将n对磁体(n为偶数)按规律排列组装在磁力传动器的内、外磁转子上,使磁体部分相互组成完整藕合的磁力系统。当内、外两磁极处于异极相对,即两个磁极间的位移角Φ=0,此时磁系统的磁能较低;当磁极转动到同极相对,即两个磁极间的位移角Φ=2π/n,此时磁系统的磁能较大。去掉外力后,由于磁系统的磁极相互排斥,磁力将使磁体恢复到磁能较低的状态。于是磁体产生运动,带动磁转子旋转。

当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套有效封闭,从而解决了“跑、冒、滴、漏”问题,消除了炼油化工行业易燃、易爆、有害介质通过泵密封泄漏的安全隐患,有力地维护了职工的身心健康和安全生产。

回答时间:2023-03-11
