谈谈:闸阀和截止阀性能一样吗,有没有区别呢?

浏览:402 提问时间:2023-11-25 10:13:52

优质回答

101325PUMP

阀门是水泵安装和管道设计中常用的控制开关设备。阀门的种类很多。在各种管道系统中,截止阀闸阀、蝶阀、止回阀和球阀是不可缺少的控制部件。每一个阀门的外观、结构甚至功能用途都不一样。但是,截止阀和闸阀在外观上有一些相似之处,并具有切断管道的作用。所以,很多和阀门接触较少的朋友都会混淆这两种情况。实际上,如果你仔细观察,截止阀和闸阀之间有很大的不同。截止阀和闸阀有区别吗?有什么不同?

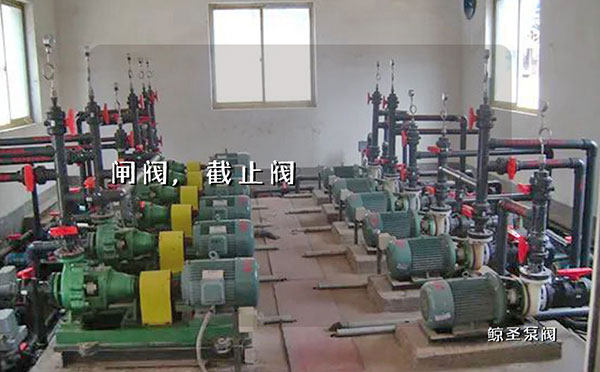

谈谈:闸阀和截止阀性能一样吗,有没有区别呢?

首先,性能差异

截止阀可以用来调节截止阀和流量。截止阀的流体阻力比较大,打开和关闭都比较费力。但由于阀板与密封面的距离较短,打开和关闭行程较短。

由于闸阀只能有效打开和关闭,当其有效打开时,阀体通道中介质的流动阻力几乎为零,因此闸阀的打开和关闭将非常省力,但闸板远离密封面,打开和关闭时间较长。

二是工作原理

当截止阀打开和关闭时,它是上升阀杆式的,也就是说,当手轮旋转时,手轮会与阀杆一起旋转和升降。闸阀旋转手轮,使阀杆升降,手轮本身的位置保持不变。不同的流量,闸阀需要有效打开或有效关闭,不需要截止阀。截止阀门规定了进出口方向;闸阀无需进出口方向。另外,闸阀只有两种状态:全开或全关。闸门开关行程大,开关时间长。截止阀的阀板运动行程要小得多,截止阀的阀板在运动过程中可停在某处进行流量调节。闸阀只能在没有其它功能的情况下切断。

三、结构上

当安装空间有限时,应注意选择。闸阀可以通过介质压力与密封面紧密关闭,以达到不泄漏的效果。当阀芯和阀座的密封面始终接触并相互摩擦时,密封面容易磨损。当闸阀接近关闭时,管道前后压差较大,使得密封面磨损更加严重。

闸阀的结构将比截止阀复杂。从外观上看,当直径相同时,闸阀高于截止阀,截止阀长于闸阀。此外,闸阀可以分为开杆和暗杆。没有截止阀。

四、密封上

截止阀的密封面是阀芯的小梯形侧面(取决于阀芯的形状)。一旦阀芯脱落,就相当于关闭阀门(如果压差大,当然不严格,但是止回效果好)。闸阀由阀芯闸板的侧面密封,密封效果不如截止阀。阀芯脱落不等于关闭截止阀。

谈谈:闸阀和截止阀性能一样吗,有没有区别呢?

安装和流动五

闸阀流向两个方向的效果是一样的。介质可以双向流通,无需进出口方向。截止阀应严格按照阀体箭头标志的方向安装。截止阀的进出口方向有明确规定。中国的阀门“三化给”截止阀的流向应该是自上而下的。

截止阀低进高出。从外观上看,明显的管道不在一相水平线上。闸阀通道在水平线上。闸阀的行程大于截止阀。

从流阻的角度来看,全开时闸阀流阻小,载止阀流阻大。一般闸阀的流动阻力系数约为0.08~0.12,开关力小,介质可向两个方向流动。普通截止阀的流动阻力是闸阀的3-5倍。为了实现密封,需要强制关闭才能打开和关闭。当有效关闭时,截止阀的阀芯与密封面接触,所以密封面磨损很小。因为主流量大,需要增加执行器的截止阀,所以要注意调整扭矩控制机构。

有两种方法可以安装截止阀。一种是介质可以从阀芯下方进入。其优点是阀门关闭时,盘根不受压力影响,可以延长盘根的使用寿命,在阀门前管道受压时更换盘根;缺点是阀门驱动扭矩大,是上流的一倍左右。阀杆轴向力大,阀杆容易弯曲。

所以这种方法一般只适用于小直径截止阀(DN50以下),DN200以上截止阀选择从上面流入的介质。(电动截止阀通常使用介质从上面进入。)介质从上面进入的缺点与下面进入的方式正好相反。

回答时间:2023-11-25
