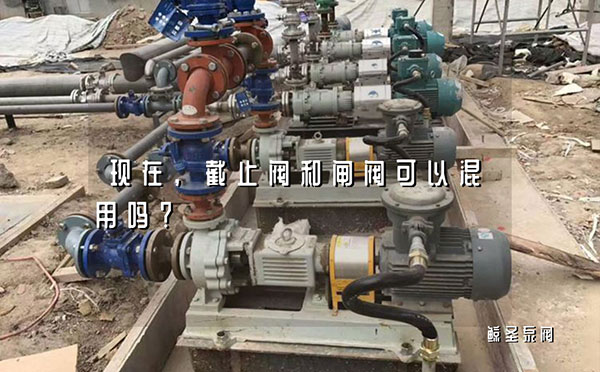

现在,截止阀和闸阀可以混用吗?

浏览:371 提问时间:2023-12-09 08:30:25

优质回答

083009PUMP

一、工作原理

截止阀打开和关闭时,它是一种上升的阀杆类型,即旋转手轮,手轮将与阀杆一起旋转和提升。闸阀是旋转手轮,以提升阀杆,保持手轮本身的位置不变。

不同流量的闸阀需要有效打开或关闭,而不是截止阀。截止阀规定了进出口方向,闸阀不需要进出口方向。

此外,闸阀只有两种状态:有效打开或有效关闭。闸板的开关行程较大,开关时间较长。截止阀的阀板移动行程要小得多,截止阀的阀板在移动过程中可以停在某个地方进行流量调节。闸阀只能在没有其他功能的情况下切断。

二、性能差异

截止阀可用于截止阀和流量调节。截止阀的流体阻力相对较大,开关费力,但由于阀板与密封面的距离较短,开关行程较短。

由于闸阀只能有效打开和关闭,当它有效打开时,阀体通道中的介质流动阻力几乎为0,因此闸阀的打开和关闭将非常省力,但闸板远离密封面,打开和关闭时间较长。

现在,截止阀和闸阀可以混用吗?

三、结构上

当安装空间有限时,应注意选择:

闸阀可以依靠介质压力与密封面紧密关闭,以达到无泄漏的效果。当阀芯和阀座密封面始终接触并相互摩擦时,密封面容易磨损。当闸阀接近关闭时,管道前后压差较大,使密封面磨损更加严重。

闸阀的结构将比截止阀更复杂。从外观上看,当直径相同时,闸阀高于截止阀,截止阀长于闸阀。此外,闸阀可分为开杆和暗杆。没有截止阀。

四、安装和流动

闸阀流向两个方向的效果相同。安装不需要进出口方向,介质可以双向循环。截止阀应严格按照阀体箭头标志的方向安装。截止阀的进出口方向有明确规定。中国的阀门“三化给”截止阀的流向应自上而下。

截止阀低进高出。从外观上看,明显的管道不在一相水平线上。闸阀流道在水平线上。闸阀的行程大于截止阀。

从流阻的角度来看,全开时闸阀流阻小,载止阀流阻大。普通闸阀的流动阻力系数约为0.08~0.12,开关力小,介质可向两个方向流动。闸阀的流动阻力是普通截止阀的3-5倍。打开和关闭时,需要强制关闭以实现密封。截止阀的阀芯在有效关闭时与密封面接触,因此密封面磨损较小。由于流动主力较大,需要增加执行器的截止阀,因此应注意扭矩控制机构的调整。

安装截止阀有两种方法。一种是介质可以从阀芯下方进入。其优点是,当阀门关闭时,线圈根不受压力影响,可延长线圈根的使用寿命,在阀门前管道压力下更换线圈根;缺点是阀门驱动扭矩大,约是上流入的1倍。阀杆轴向力大,阀杆容易弯曲。

因此,该方法一般只适用于小直径截止阀(DN50以下),DN200以上的截止阀选择从上面流入的介质。(电动截止阀通常使用介质从上面进入。)介质从上面进入的缺点与下面进入的方式正好相反。

五、密封上

截止阀的密封面是阀芯的小梯形侧(取决于阀芯的形状)。一旦阀芯脱落,就相当于阀门关闭(如果压差大,当然不严格,但止回效果好)。闸阀由阀芯闸板的侧面密封,密封效果不如截止阀,阀芯脱落不等于截止阀关闭。

回答时间:2023-12-09
5 条回答

082112PUMP

截止阀,又称截止阀,是一种强制密封阀和截止阀。根据连接方式,可分为法兰连接、丝扣连接和焊接连接。我国阀门“三化给”截止阀的流向是自上而下的,因此在安装过程中有方向性。这种截流截止阀非常适合切割、调整和节流。由于阀杆开关行程相对较短,切割功能非常可靠,因为阀座开口的变化与阀门行程成...[阅读全文]

回答时间:12-12

101325PUMP

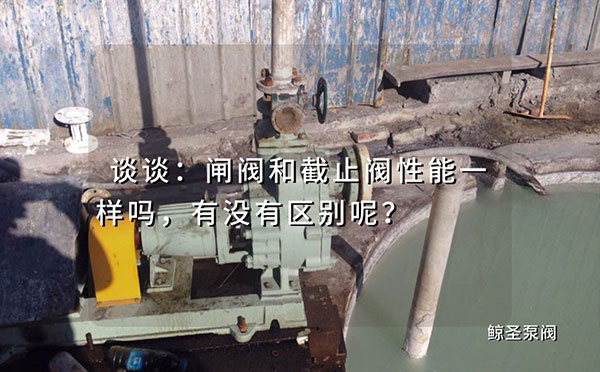

阀门是水泵安装和管道设计中常用的控制开关设备。阀门的种类很多。在各种管道系统中,截止阀、闸阀、蝶阀、止回阀和球阀是不可缺少的控制部件。每一个阀门的外观、结构甚至功能用途都不一样。但是,截止阀和闸阀在外观上有一些相似之处,并具有切断管道的作用。所以,很多和阀门接触较少的朋友都会混淆这两种情况...[阅读全文]

回答时间:11-25

163209PUMP

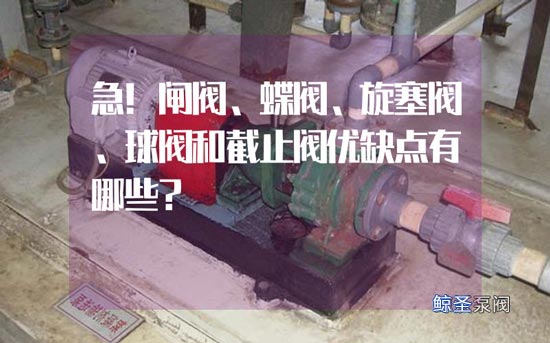

阀门的类型有很多种,在管道安装,化工泵应用中,根据不同性能的需求选用不同类型的阀门,每种都有各自的优缺点,闸阀、蝶阀、球阀、截止阀和旋塞阀的使用较为常见,这几类阀门有哪些优缺点呢?一、球阀球阀是由旋塞阀演变而来,它的启闭件是一个球体,利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。球阀...[阅读全文]

回答时间:03-09

113109PUMP

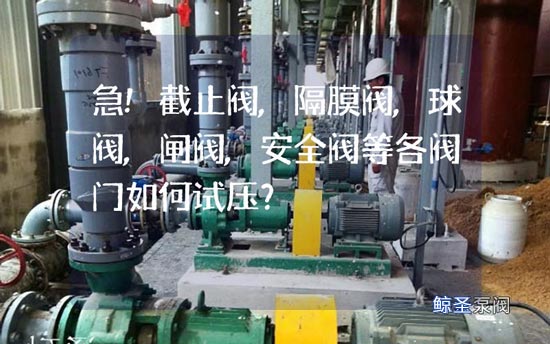

在工业生产,水泵安装中阀门是常用的设备,在使用阀门前,有些需要试压,对于截止阀,隔膜阀,球阀,闸阀,安全阀等等,各阀门有哪些试压方法呢,一般情况下,工业阀门在使用时不做强度试验,但修补过后阀体和阀盖或腐蚀损伤的阀体和阀盖应做强度试验。对于安全阀,其整定压和回座压力及其他试验应符合其说明书和...[阅读全文]

回答时间:03-09
