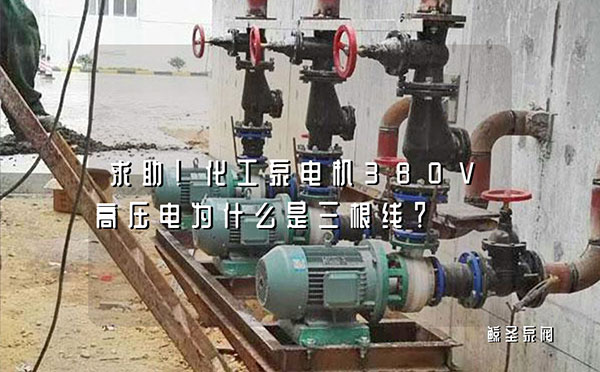

求助!化工泵电机380V高压电为什么是三根线?

浏览:175 提问时间:2023-12-04 09:52:36

优质回答

095204PUMP

泵广泛应用于化工生产。为什么380V是三条线,220V不是?我国高压交流输电采用三相三线制,所以是三线,高压直流输电采用二相制,所以是二线。三条线是从升压变压器出来的三相电,相位相差120度,可以促进三相电机的旋转,也可以通过三种方式提供照明。当然,照明电路也需要零线。当用户端降压时,通过星形连接获得零线:即三相高压电连接到三相变压器绕组的头部,三个尾部连接在一起形成零线。三相交流母线,A涂黄色,B涂绿色,C涂红色,中线不接地时涂紫色,中性线接地时涂黑色。在直流母线中,正极线为棕色,负极为蓝色。

目前我国10kV110kV220kV500kV(国家电网已有1000kV)的高压输电线路没有零线,因为这些电压等级不能直接被设备(少数超高压设备除外)接受。我们通常使用3相4线(TN—C系统),3条火线+10条线。零线的主要功能如下:

1、中性线(N线)与火线连接成相电压。

2、接地(工作接地)作为某些操作设备的中性点。

3、连接到设备外壳作为保护(P线)。这些电压等级不需要超过10kV。110kV以上输电线路上方有两条架空零线(或架空避雷线、架空地线),起到避雷(防雷波)的作用。所以每天看到的高压进线没有零线。

110kV一般有一套保护,220kV以上需要两套原理不同,来自不同厂家的保护。广泛应用于光纤纵差和高频保护。接地时会跳闸,因为线路有重合闸(单重、3重、综重),判定为经久性故障后不重合。所以:短路——重合——跳闸。

大电流接地系统是指中性点直接接地系统,如我们的3相4线系统,因为故障时接地电流相对较大。小电流接地系统包括:中性点不接地系统、中性点消弧线圈接地系统、中性点大电阻接地系统。故障时,接地电流相对较小。

为什么电力变压器需要瓦斯保护?差动保护和气体保护是变压器在电网变压器中的主要保护。差动保护是通过比较一端和后端的电流来判断故障,然后移动。保护变压器的绕组、套管和CT侧。差动保护属于电气保护。气体保护属于非电气保护,安装在油箱和油枕之间,分为气流和油流,如果变压器内部短路,短路电流将分解变压器油和气体,让气体继电器发出报警信号(轻气体保护),严重短路,高温,会使油表面上升,冲向气体继电器动作位置,跳闸信号(重气体保护)。因为瓦斯保护可以保护差动保护不能保护的位置——铁心。因此,变压器的主要保护是气体和差动。

回答时间:2023-12-04
5 条回答

083311PUMP

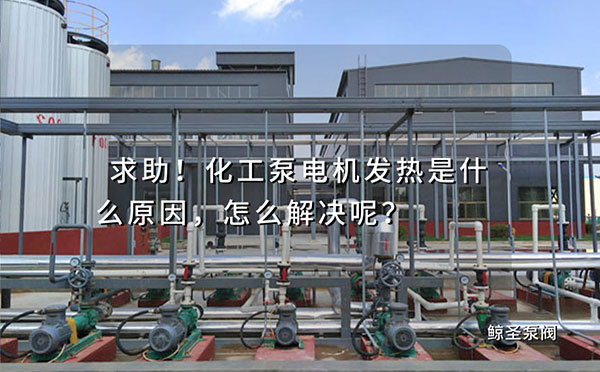

电机作为人们生产生活中不可或缺的重要动力供应商,在化工泵配置中,电机是驱动泵运行的主要旋转设备,在使用过程中,电机加热现象,但大多数时候不知道如何解决,更严重的是不知道电机加热的原因,这应该首先掌握在电机的使用过程中,让我们了解为什么电机加热非常严重。1、电源电压高,励磁电流增大,电机过热电...[阅读全文]

回答时间:12-11

083009PUMP

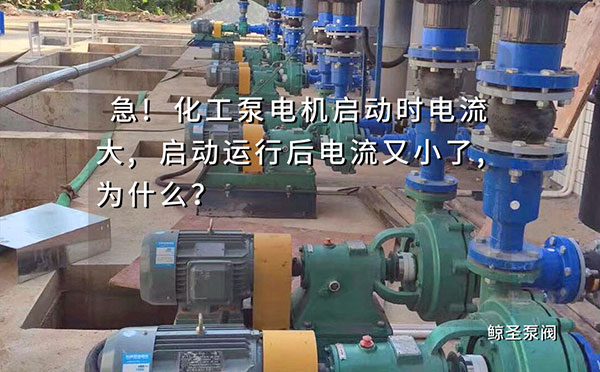

化工泵是化工行业常用的泵。酸碱液、化工原料和腐蚀介质的输送基本上由电机驱动。电机启动时电流会变大,启动后电流会变小。原因是什么?为何电机启动电流大?启动后电流又小了?在这里,有必要从电机启动原理和电机旋转原理的角度来理解:当感应电机停止时,从电磁的角度来看,接收电源的定子绕组相当于变压器的...[阅读全文]

回答时间:12-09

083001PUMP

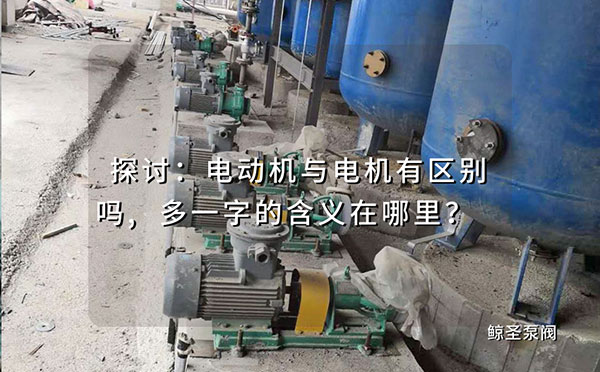

马达和马达有很大的不同。在化工生产中,马达基本上用于化工泵的使用和机械设备的运行。然后看两者的区别,进一步区分两者的区别。电动机和电动机有区别吗?电动机包括电动机和发电机。这是发电机和电动机的总称,两者在概念上是不同的。电动机只是一种电动机运行模式,但电动机在电动模式下运行,将电能转化为其...[阅读全文]

回答时间:12-01

080529PUMP

化工泵是工业生产中常用的泵,主要由电动机驱动。电动机在运转过程中振动的影响是什么?先知道电动机振动的原因是什么?一般情况下,由于电动机的制造质量问题,8极以上的大型电动机不会振动。振动常见于2——6极电机。根据该标准,可以判断电机是否符合标准,《旋转电机振动限值与测试方法》规定了不同...[阅读全文]

回答时间:11-29
