谁懂!循环化工泵管道布置要求有哪些?

浏览:366 提问时间:2023-12-28 08:09:02

优质回答

080928PUMP

循环化工泵是化工生产中常用的防腐泵。化工泵的形式包括垂直、水平、离心、自吸等。泵在使用和安装过程中应该注意什么,管道布置的要求是什么?

首先,泵的管道布置

泵的布置方式有三种:露天布置、半露天布置和室内布置:

室内布置:泵可以布置在寒冷或多风沙地区。若工艺要求设备布置在室内,泵也应布置在室内。

室外布置:室外布置的泵通常集中在管廊下方的混乱侧面,或者分散在吸入设备附近。其优点是通风良好,操作维护方便;

半露天布置:半露天布置的泵适用于雨区。泵通常布置在管廊下方,雨棚布置在管道上方。或者将泵布置在框架的下层地面上,并将框架平台作为雨棚。根据泵的相关设计和布置要求,这些泵可以布置成单排、双排或多排;

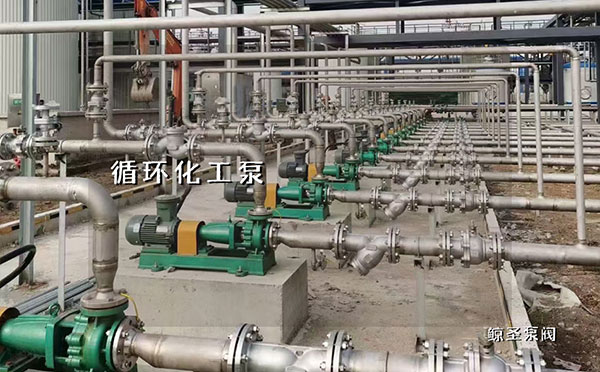

谁懂!循环化工泵管道布置要求有哪些?

泵管设计布置的具体要求如下:

1、排列泵应根据防火要求、操作条件和材料特点进行分组布置;泵的露天和半露天布置;运行温度等于或高于自燃点的可燃液体泵应集中布置;运行温度低于自燃点的可燃液体泵不小于4.5m;碳氢化合物泵不小于7.5m;

2、双排泵布置时,两排泵的动力端应相对,中间应留有维护通道;输送极有害物质(如丙烯氢氰酸等)的泵房应与其他泵房分开设置;

3、当泵布置在室内时,两排泵的净距离不应小于2m。泵端或泵侧与墙壁之间的净距离应满足操作和维护要求,不应小于lm。;在主管廊下方或框架下方布置立式泵时,应在泵体上方留出安装和维护所需的空间;

4、应在相应泵的中间布置公共备用泵;

5、除了安装在联合基础上的小型泵外,两个泵之间的净距不得小于0.7m;

6、泵面布置在主走廊下或外侧时,泵区通道净宽2m,小净高3m,泵端前操作通道宽度不小于1m。;

7、泵排好后,应将泵端出。人口中心线对齐,或泵端基础边线对齐;

8、无论是单排还是双排,泵与驱动机的中心线应垂直于管廊下方或外侧,泵与驱动机的中心线应垂直于管廊;

9、泵的基面应该比地面高200毫米。不小于100毫米;在泵入口前安装过滤器时,应考虑过滤器的清洗和拆卸高度;消防泵房应设置双动力源;

谁懂!循环化工泵管道布置要求有哪些?

泵的布置应考虑管道的柔性设计要求。

1、为了防止泵停止时物料倒流,应在泵的排气管上设置止回阀。止回阀应设置在切断阀前,停止后关闭切断阀,以免长时间压缩损坏回阀的阀板。

2、泵体不应承受进出口管道和阀门的重量,因此需要在泵前和泵后设置支撑装置,以便在泵移除时尽可能不设置临时支架。

3、吸入管应尽量短,少转弯,避免管径突然缩小。

4、吸入管的直径不得小于泵的吸入口。当泵的吸入口为水平方向时,应配备偏心异径管,泵的吸入口为垂直方向,可配备同心异径管。

回答时间:2023-12-28
