文章摘要:离心泵底阀应用及功能介绍(化工人必读),由鲸圣泵阀于2023年整理发布。并针对大家关注的重点内容,为大家详细呈现。主要内容为:离心泵底阀应用及功能介绍(化工人必读)...高度差过大,或者吸入管直径过大,体积超过自吸泵泵腔内的储液量,则无法正常工作。此时,必须安装底阀,以确保自吸安全和快速。

离心泵有多种类型,包括自吸离心泵、普通离心泵和各种材料。市场上常见的离心泵没有自吸功能。底阀是一种用于低液位或防止管道液体回流的常用设备。什么是底阀的应用场所,什么是功能;

首先,定义底阀

底阀由阀体、阀盖、阀瓣、密封圈、垫片等部件组成。英文名Footvalve或Bottomvalve是一种止回阀,安装在泵吸入口管道的低端,防止停机后吸入管道中的水排空。

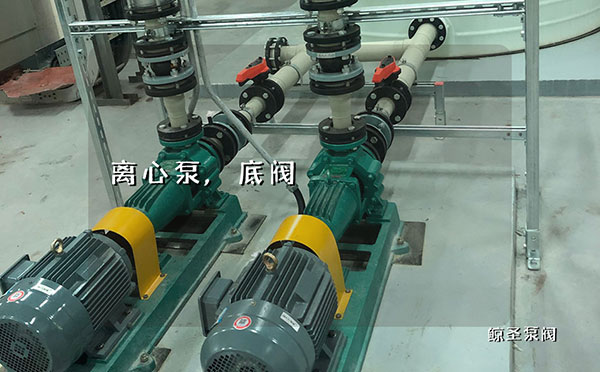

离心泵底阀应用及功能介绍(化工人必读)

主要应用于底阀

在启动底阀非自灌离心泵之前,泵需要充满水才能启动。底阀主要用于非自灌离心泵抽水,安装在吸入管底部,有效淹没在水中。底阀具有止回功能。吸入管道中的水只能流向泵入口,不能返回吸入池。泵启动时需要灌溉,以后不需要灌溉(其实由于底阀的密封和加工质量问题,再启动时需要补充一定量的水)。

止回阀通常不能承受高压,但泵停止后,出水侧的水回流会产生很大的压力。一些底阀安装了压力管,以防止底阀损坏。

离心泵底阀应用及功能介绍(化工人必读)

第三,阀盖可以过滤大颗粒,阀瓣可以通过自重或自重+弹簧压力关闭。阀瓣有几种类型:单瓣、双瓣和多瓣:

为了减少杂物的流入,降低底阀堵塞的可能性,底阀在阀盖上设置了多个进水口和筛网。底阀虽然配有防堵筛,但一般适合清洗介质,不适合粘度和颗粒度过大的介质。底阀焊接在容器底部,可以达到良好的排空、清洗和消毒效果。

1、无论从流量还是工艺要求来看,结构都是理想的,在排空过程中不会产生湍流。

2、为了达到品质均衡的效果,罐底阀应尽可能靠近罐底壁。

3、底阀可分为塑料底阀和金属底阀,也可分为普通底阀和具有反洗水流的底阀。

4、底阀设计合理,制造工艺先进,安装、使用、维护方便。摩擦阻力小,使用寿命长。

5、在操作过程中,底阀还能根据各种工艺要求很好地混合工作介质。

自吸泵需要底阀吗?

一般来说,没有必要安装底阀,因为一般自吸泵的进口都有止回阀,通常称为单向阀。因此,泵停止后,泵体内的液体无法回流到原来的水池,储存在泵体内,因此无需灌溉液体进行二次使用。

如果安装底阀,效果会更好,因为如果单向阀有时损坏,以底阀为捍卫,不会空转,安装底阀后会有效捍卫泵的有效吸力范围。

在另一种特殊情况下,如果吸入高度差过大,或者吸入管直径过大,体积超过自吸泵泵腔内的储液量,则无法正常工作。此时,需要安装底阀,以确保自吸安全和快速。
