新手帖:化工离心泵进口口径大小头有影响吗?

浏览:688 提问时间:2023-05-26 09:40:14

优质回答

094026PUMP

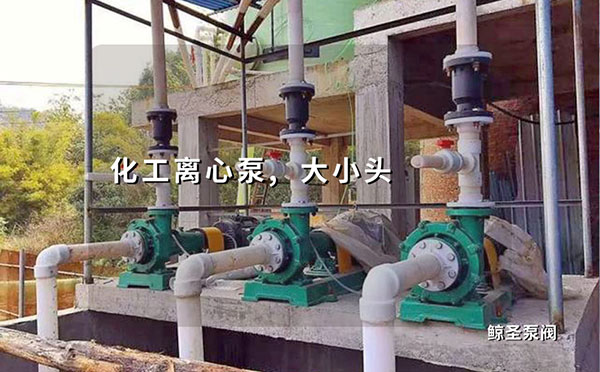

化工离心泵是工业生产中常见的泵。安装离心泵时,泵的入口管道通常大于泵的入口直径,因此泵的入口安装为缩径。通常称为端吸式离心泵(即泵入口为水平进口)入口管道上偏心大小头的安装。在相关泵管标准的教材中,规定为:水平管上偏心异径管径取向(水平部分是向上还是向下),决定是否有液袋或气囊(分为两种情况):

新手帖:化工离心泵进口口径大小头有影响吗?

1、当介质从上到下进入泵时,安装底部偏心头,无液袋;

2、当介质从下到上进入泵时,采用顶平偏心头安装,无安全气囊;

1、改变泵进出口管径的大小有什么用?主要目的是减少管道中介质的流量,减少管道中介质流量的摩擦。

新手帖:化工离心泵进口口径大小头有影响吗?

离心泵入口处的水平偏心异径管一般采用顶平布置,但当异径管与向上弯曲的弯头直接连接时,可采用底平布置。异径管应靠近泵入口。顶平安装的原因是防止气体积聚在偏心异径管内,进入离心泵,造成气蚀损坏泵。当水平吸入离心泵入口直径变化时,管道自下而上的泵安装在顶部,自上而下的泵安装在底部(为了防止气体在泵入口中积聚),介质具有杂质,吸入速度低于杂质沉降速度。原则是不形成气袋。气蚀和积液排放是影响偏心大小头安装方法的两大因素。一般情况下,如果没有特别说明,主要考虑防气蚀,顶平安装。顶平安装可防止液袋或气囊引起泵入口气蚀、喘振,影响泵的正常运行,这也是大多数外国工程公司的标准要求

另一种观点是管道介质中是否含有固体杂质或颗粒。即:

1、当介质为单一纯流体时,安装顶部偏心头,防止管道气囊引起泵入口气蚀和哮喘振动。此时产生的低点采用加低点排水或管道过滤器的低点排水;

2、当介质中含有固体杂质或颗粒(如浆液、易生锈等腐蚀性介质的管道等)时,安装底部偏心头,防止管道低固体堆积(可能产生安全气囊)堵塞管道;

3、关于泵入口的流速,变径管的选择是顶平还是底平,主要考虑防止气体或液体在管道运行过程中积聚和死角。一般来说,管道从上到下选择底平,管道从下到上选择顶平,否则容易产生死角、液袋或气袋.

回答时间:2023-05-26
