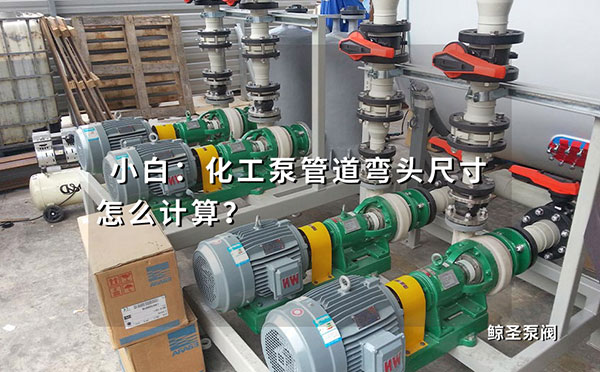

小白:化工泵管道弯头尺寸怎么计算?

浏览:427 提问时间:2023-08-11 09:47:16

优质回答

094711PUMP

在化工生产中,泵和管道的安装对弯头至关重要。如何计算弯头尺寸和方法是什么?

一、弯头生产的技术要求:

曲率半径需要控制。例如,半径长度为1.5D,所以曲率半径需要在所需的公差范围内。由于这些管件大多用于焊接,为了提高焊接质量,端部变成坡口,留下一定的角度,有一定的边缘,这个要求也相对严格,边缘有多厚,角度和偏差范围有规定,几何尺寸比管件多得多。弯头的表面质量和机械性能与管道基本相同。焊接方便,与连接管的钢材相同。

1、外弧长度=(中心高+半径)*3.14*2/360*度,即(戳高)*3.14*2/360*度,

90度弯头的外弧长度=戳高*3.14/22、*3.14*2/360*内弧长度=(中心高-半径)

3、1.5倍弯头中心高A=直径*1.524,实际上是直径D*倍数,会得到结果

小数点后面的数字四舍五入取整数,如219通径D为200,中心高为

200*1.524=304.8,305;例如,114的通径为100,中心高为100*1.524=15.4,

取152。(方便快捷地计算DN100及以上弯头曲率半径的算法)。

4、戳高=中心高+弯头半径,如1.5倍直径219的戳高=305+219/2=

305+109.5=414.55、弯头下料长度=弯头中心高度*3.14/2*弯头外径/管径+(管壁厚*3)+加工余量。如果用180*8的管子下料,可以用以上公式计算出273的弯头。

下料长度=381*1.57*273/180+24=931.22mm+加工余量。

二、弯头几何尺寸的计算方法

弯头是安装中常用的连接管件,用于连接管道的拐角,改变管道的方向。

其他名称:90°弯头、直角弯头、爱情弯头、冲压弯头、压制弯头、机制弯头、焊接弯头等。

用途:连接两根公称直径相同或不同的管道,使管道90°、45°、180°以及各种程度的转弯。

弯曲半径小于等于管径的1.5倍属于弯头,大于管径的1.5倍属于弯头。

回答时间:2023-08-11
