交流帖:化工管道泵电机受潮有影响吗?

浏览:374 提问时间:2023-12-11 08:34:26

优质回答

083411PUMP

在化工生产中,管道泵的应用和安装更多,泵以电机的形式驱动,电机水对泵或设备的影响更大,生产现场,由于电机选择、储存、维护不当、环境因素导致水进入电机或电机直接水,导致电机绝缘电阻下降,影响电机的正常使用和运行安全。主要分析介绍潮鼠笼电机在不同条件下的干燥处理方法,重点介绍电流干燥法、铁损干燥法的原理和现场应用方法。

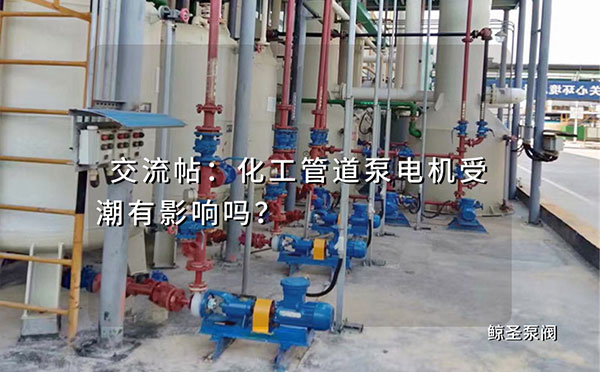

交流帖:化工管道泵电机受潮有影响吗?

一、大中型异步电动机受潮

干燥方法如下:

1、电机铁损干燥法

铁损干燥法的基本原理是将励磁线圈缠绕在电机定子绕组的铁芯上,使定子铁芯通过交流电产生磁通量,并利用铁芯涡流损耗产生的温升对电机进行干燥。

方法1:将励磁线圈(通过定子室)缠绕在电机定子芯上,通过380V(220V)交流电源绝缘干燥电机。适用范围:提取大中型电机和电机转子芯。

方法二:将励磁线圈缠绕在电机定子外壳上,通过焊机和压力调节变接入电源,干燥电机绝缘。适用范围:大中型电机已安装在电机现场。

电机铁损干燥处理方法举例

以Y2-355-4型电机为例,容量250kW,电压6kV,电流30.4A。

铁芯数据测量如下:L=56.5cm,n、Lf取0,Da=59cm,De=36cm,h=齿高6.7cm。

定子铁芯轭的平均直径:Dav=(Da-Hc)=(59-4.8)=54.2cm。

如果电机采用铁损干燥法干燥,则采用220V、50Hz电源和磁密度B=1T时,需要绕组的励磁线圈绕组匝数为38匝,励磁电流约为9.9A。

2、电流干燥法

电流干燥法的基本原理是将低压电流引入电机定子绕组,堵塞转子,并利用电机本身损失造成的温度干燥电机。电机同时加热,干燥速度快,一般用于大容量高低压电机;

注:每相绕组分配的大电流不得超过原额定电流的50%~可以选择60%的电压等级进行干燥。

I=U*Iq/UN

U→下降后的电压

UN→额定电压

Iq→启动电流通常是额定电流的5~8倍

方法1:直接进入低压三相交流电源到电机定子绕组,无需拔出电机转子。电机定子转子同时干燥,现场方便,大电机所需电源容量大,可能受现场条件限制;6kV电机通常通过380V电源干燥。如果电机绝缘较低,如果电机绝缘大于0.5.5Ω通过三相交流电源后,使电机旋转干燥。

方法二:电机三相绕组串联(或相反串联,减少电流),用于6台电机;交流直流焊机或调压器调节电流进入电机定子绕组干燥电机,适用于现场电源容量不足时的高低压电机干燥;电流调节到零,防止高压损坏电机绝缘;现场处理不需要拔出电机转子,方便。

方法三:电机三相绕组并联(6个出线头的电机)或两相串联后与另一相并联(3个出线头的电机);用交直流焊机或调压器调节电流,进入电机定子绕组干燥电机。

电流干燥法干燥电机

型号为YKK710-10,容量为2800kW、电流335A、以6kV电机为例:该电机为室外电机,准备在基础设施期间投入试运行,现场测量绝缘电阻2mΩ,天气中雨,湿度高。投入电机自带加热器36h后,测量其绝缘电阻3MΩ左右变化不大,准备在原电机加热继续投入的情况下,增加电机电流干燥方法进行干燥。

实施方法:电机周围设置临时防雨棚,接入现场380V电源干燥,启动电流IQ7倍额定电流2345A,计算选择3+1芯35mm2铜芯电缆、测量仪器:2500V兆欧表、钳形电流表、红外温度计、电机接线盒、两侧检查孔打开间隙,有利于排水。12小时后,绝缘电阻稳定在36MΩ左右,达到干燥的目的。通过现场测量和DCS图像监测146A现场测量的电流和线圈温度为85℃。

二、小容量异步电机受潮

干燥方法:小容量异步电机拆卸更方便,可根据现场环境进行干燥或拆卸到维修室。一般来说,电机可以用以下两种方法进行干燥。

一般来说,小型低压异步电机适用于外部加热干燥电机,操作相对简单;其原理是利用外部热源的辐射、对流和传输来干燥电机;一般分为两种方法:

1、灯泡(或红外灯泡)、烘箱干燥,用热风机干燥;

2、使用灯泡或碘钨灯干燥时,不要离线圈太近,以免损坏线圈。需要使用安全防护灯。使用烤箱时,温度不得超过100℃。

三、其他注意事项

1、在电机干燥的初始阶段,由于温度升高和水分排放,绝缘电阻会下降,然后逐渐上升,上升速度变慢,然后达到稳定性。在恒温下,绝缘电阻值保持3~干燥工作可以在4h以上不变的情况下完成。

2、在电机干燥过程中,如果满足条件,定期盘动电机转子180℃,防止转子加热不均匀造成变形,也有利于水分排放。

3、绕组过湿电机不能采用直流电流干燥法,直流电具有电解作用。

4、在干燥过程中,定期测量绕组的温度和绝缘电阻,并做好记录。每15个干燥初始阶段~快速记录30min,然后1~电机温度的快速定期检测需要记录在2小时内,防止电机过热损坏。

5、当电流和铁损法干燥时,电机外壳需要有良好的接地线,以防止触电。烘烤灯泡或碘钨灯时,还应注意防止触电。

6、封闭式电机不拔出转子干燥时,应打开电机接线盒或检查孔的一定间隙。小型低压电机还可以打开电机端盖的间隙,以促进电机内水分的分布。

7、从转子中提取的电机应在清洁空气中加热和干燥,并在干燥前清洁电机的所有部件。

8、电机干燥时,电机绕组温度需要低于规定绝缘等级要求的温度(为确保安全,绕组温度一般控制在70℃以下,低于规定温度的10℃以下)~80℃为佳。

9、加热温度应在干燥过程中逐渐升高,湿电机应缓慢加热至50~60℃,保持3~4小时,然后逐渐升高温度。

事实上,有很多具体的干燥方法,生产现场应根据具体情况选择合适的干燥方法,但无论如何干燥电机,需要注意电机温度不能超过允许值,不能对电机绝缘造成新的损坏,注意设备和人身安全保护,生产现场往往需要电机及时运行和安全运行,中国南部环境雨湿,以确保电机在潮湿环境中的选择,在潮湿环境下,应制定具体的电机防潮措施,并注意电机选型。

回答时间:2023-12-11
5 条回答

104830PUMP

管道泵吸程一般是多少在工业生产过程中,管道泵的吸程是一个非常重要的参数。它决定了泵能够从水源或储罐中抽取液体的距离。管道泵的吸程一般是根据不同的工程需求来确定的,因此没有一个统一的数值。下面我将详细介绍管道泵吸程的相关内容,以帮助您更好地理解和应用。管道泵的吸程是指泵能够从液体源头吸取液体...[阅读全文]

回答时间:04-30

082513PUMP

泵基本采用电机形式。无论是哪种,轴承都是必不可少的。设备温度在使用过程中感觉很高。感觉热或热都没关系。电机泵的温度标准是多少?考虑到环境温度为40℃,电机运行温度不得超过120/130℃。轴承温度允许为95度。1.轴承温度标准-泵轴承温度标准1、GB32154.4.1.轴承温度不超过80℃2、JB/T52943.2.9.2轴承温升不得超...[阅读全文]

回答时间:12-13

082513PUMP

电机是工业生产中常用的传动设备和机械。电机作为使用快捷、方便、安全的优点,深受用户喜爱。电机有很多种,比如220V、380V、普通电机、防爆电机、变频电机等。对于变频电机,当年没有变频器时,基本上是直流电机调速系统。没有变频器,电机能调速吗?一、直流电机调速系统这里提到的直流电机当然是刷直流电机,...[阅读全文]

回答时间:12-13

082012PUMP

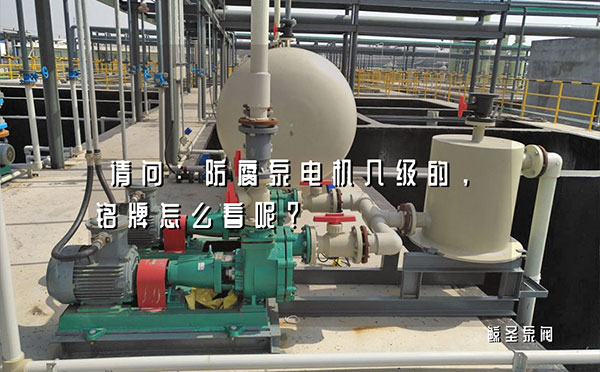

防腐泵通常由电机驱动。用户根据现场流量和扬程数据配置相应的防腐泵。电机一般配备2级、4级和6级。电机等级有什么区别?你觉得电机等级和铭牌怎么样?以下是电机等级、转速等电机知识的介绍:1.看速度。例如,1430r/min的实际同步速度为1500转,由转速公式组成:转速=时间(60秒)×频率(50HZ)除以磁极对数...[阅读全文]
